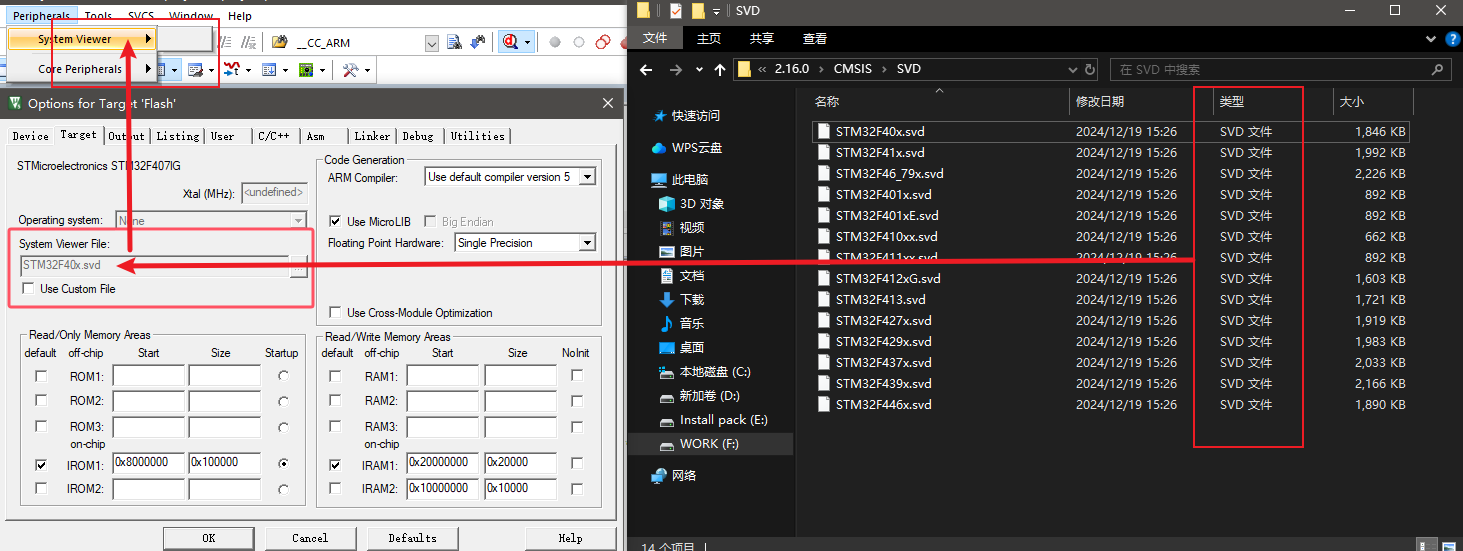

在調試STM32F4系列的單片機時，keil無法通過SVD文件查看外設寄存器，常規的解決方法應該是在keil中添加SFR文件即可，但是ST各個系列的官方pack包中，有的給出了SVD和SFR，但是有的只給了SVD，沒有給SFR，本文將講述，如何生成一個SFR文件，問題場景如圖1所示。
（當然，也可以使用調試參數控制來解決外設寄存器不顯示的問題，但是，本文針對的場景，不單單只是為了顯示一些外設寄存器，同時也是作為一種方法，給后續制作并使用SVD文件的工程師，提供一個解決方案思路）
圖1
2、軟硬件環境
1）、軟件版本：MDK5.39
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

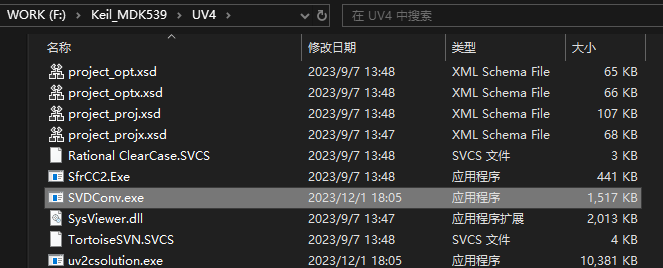

1）、首先我們需要用到uv4文件夾下的SVDConv.exe這個可執行程序。如圖2所示：
圖2

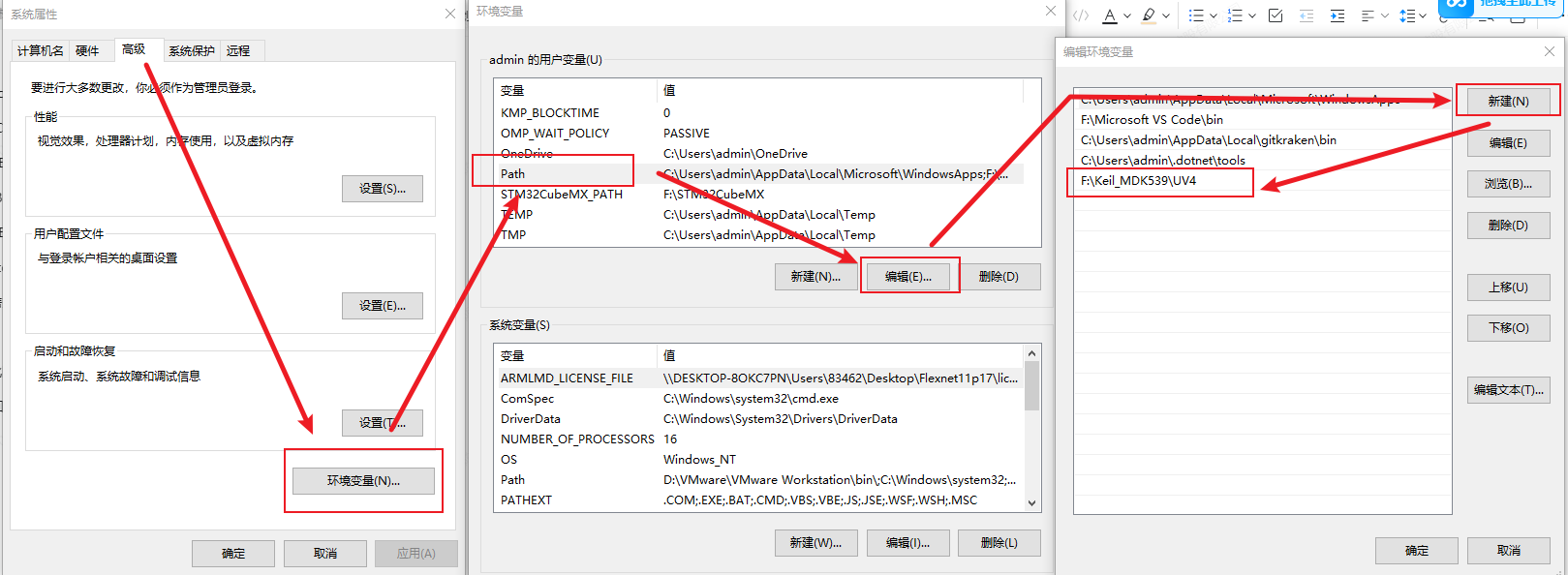

2）、但是這個軟件是無法雙擊運行的，需要通過命令行執行。而且如果直接通過命令行調用，也是無法使用的，會提示沒有該命令。因此我們需要添加環境變量，具體操作如圖3所示，將keil的UV4目錄加入進環境變量中。
圖3

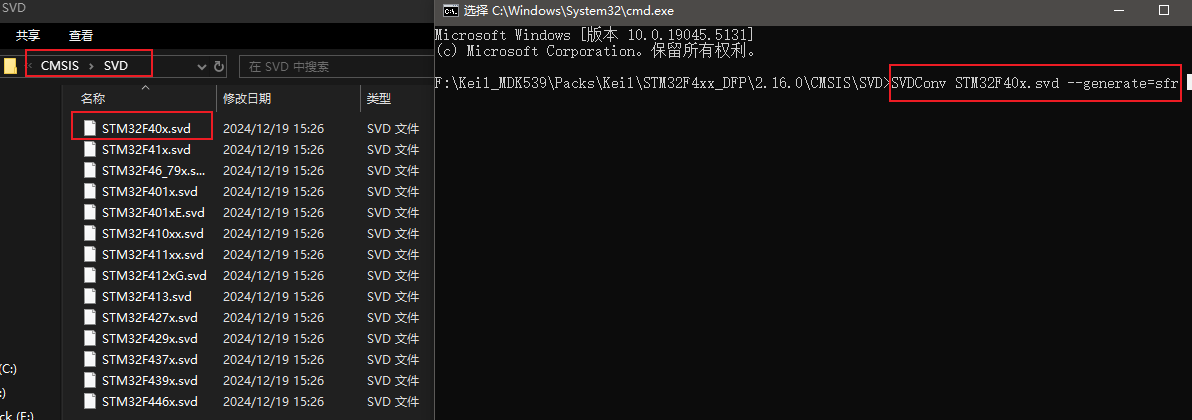

3）、接著，就可以通過cmd進入pack包目錄，執行SVDConv xxxx.svd --generate=sfr 如圖4所示，這里我們只轉換一個F40x的svd文件作為演示。
圖4

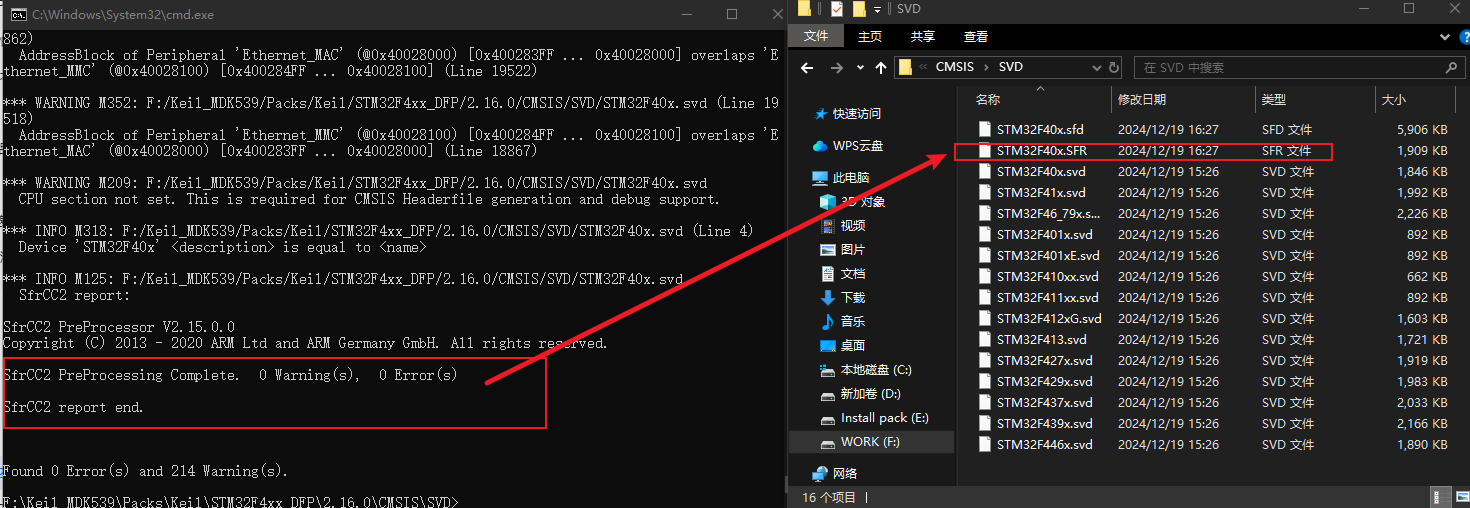

5）、轉換成功之后，pack包里就會出現sfr文件，顯示結果如圖5所示。
圖5

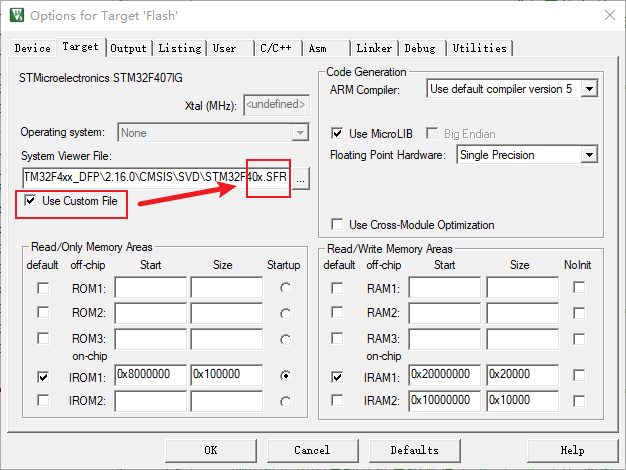

6）、然后在keil中，導入剛才轉換好的sfr文件，如圖6所示。
圖6

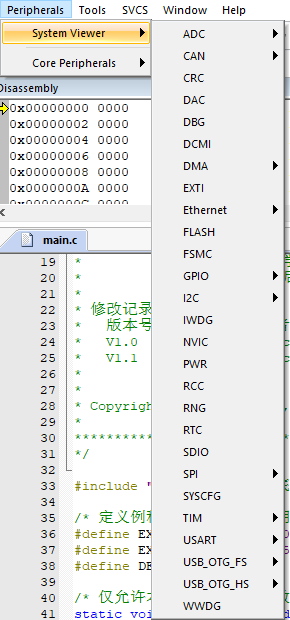

7）、導入后，我們來到調試界面，可以看到，外設寄存器全部出現了，如圖7所示。
圖7
