首頁 > 新聞資訊 原理圖改進
- 原理圖圖紙入口和 PDF 輸出的交叉選擇
為項目添加交叉引用后，您可以輕松地跟蹤項目原理圖之間的網絡連接流。在新發布版本中，擴展了“圖紙入口”對象交叉引用的自動創建和更新支持。

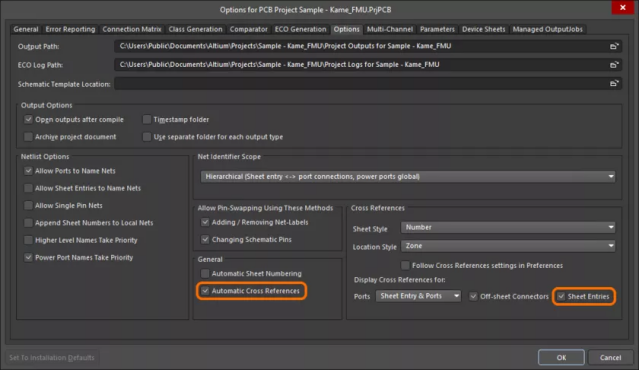

在項目選項中啟用“自動交叉引用”和“圖紙入口”選項，以交叉引用值來標記圖紙入口。

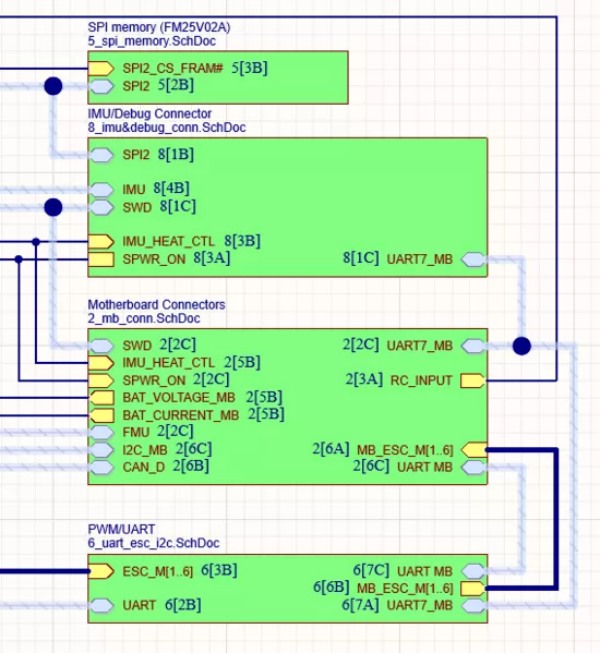

啟動圖紙入口的交叉引用。
同時也擴展了對原理圖PDF輸出的交叉引用支持。如果一個對象與多個連接的對象相關（例如，一個端口連接到父原理圖上的一個圖紙入口和其他圖紙上的端口），則單擊PDF輸出中的對象將顯示連接對象所在的圖紙列表。選擇一個列表項即可打開相應的頁面。

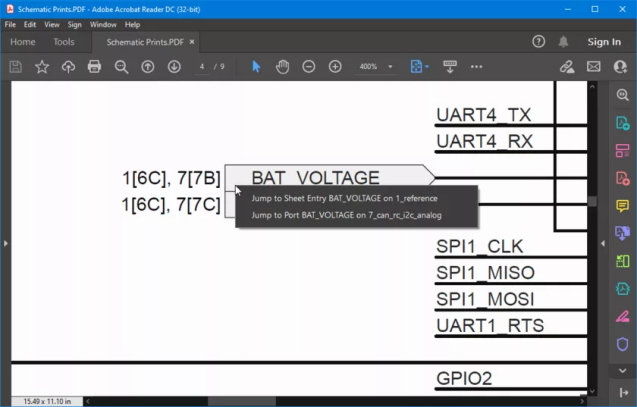

在原理圖PDF輸出中，可以使用彈出菜單輕松導航多個連接對象。
PCB 設計改進
- 新的“光滑與重布”面板和優選設置頁面

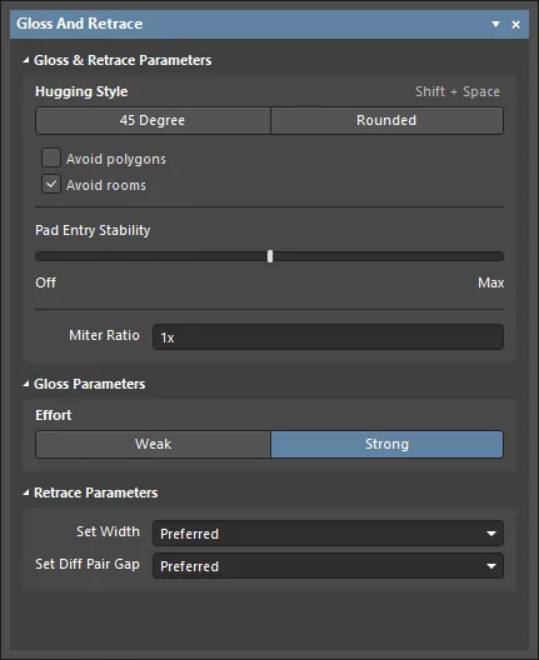

為了幫助您更好地控制線路優化處理的過程，引入了一個新的“光滑與重布”面板，用于配置“布線 ? 選定對象光滑處理”和“布線 ? 選定對象退回重布”命令選項。新的面板可用于設置與您當前在設計中光滑或重布的選定布線最適合的光滑處理和重布的參數。對于布線過程的優化和更新提供了更多選擇。
- IPC-4761 支持增強
該最新發布版本中擴展了對“IPC-4761過孔類型”的支持。當在 PCB 設計中放置的過孔， 其屬性中被設置為 IPC-4761 的過孔類型時，新的機械層和元件層對將會自動添加到設計中，并在這些層上具有相應的顯示形狀。

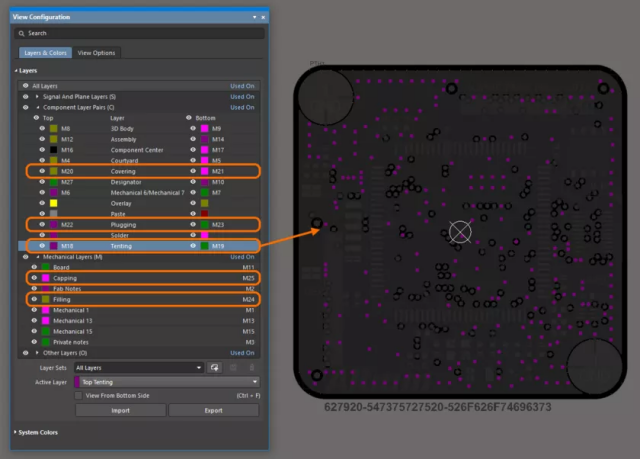

IPC-4761過孔類型的機械層會自動添加到設計中?！绊敳可w孔層”以示例方式顯示在設計空間中。
- 焊盤進出功能增強
由于物理尺寸較小，進出表貼器件的布線通常密集而復雜。為了改進焊盤的進出行為，做出了許多改進；一旦出焊盤，則布線將遠離焊盤；如果焊盤出口被阻擋，則會忽略SMD規則，如果存在遵守SMD到角規則的可用焊盤出口，則使用該出口；不再違反 SMD 規則創建斜接。
- 支持沉孔
層壓板中的沉孔為螺釘頭預留了空間。埋頭孔和擴孔是兩種類型的沉孔，允許使用不同類型的螺釘。新的發布版本引入了選擇擴孔或埋頭孔的功能。擴孔和埋頭孔螺釘?shù)闹饕獏^(qū)別在于孔的大小和形狀。同樣，在Draftsman中也對沉孔視圖做出相應的支持。

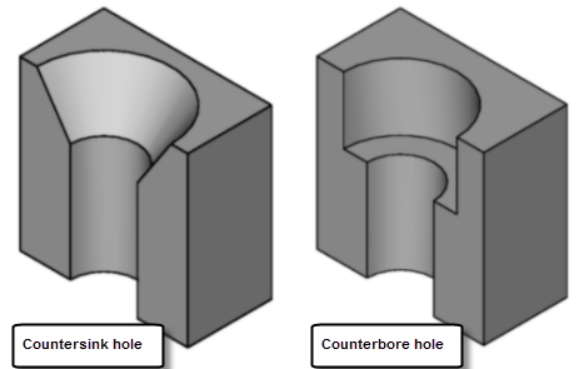

埋頭孔和擴孔圖示

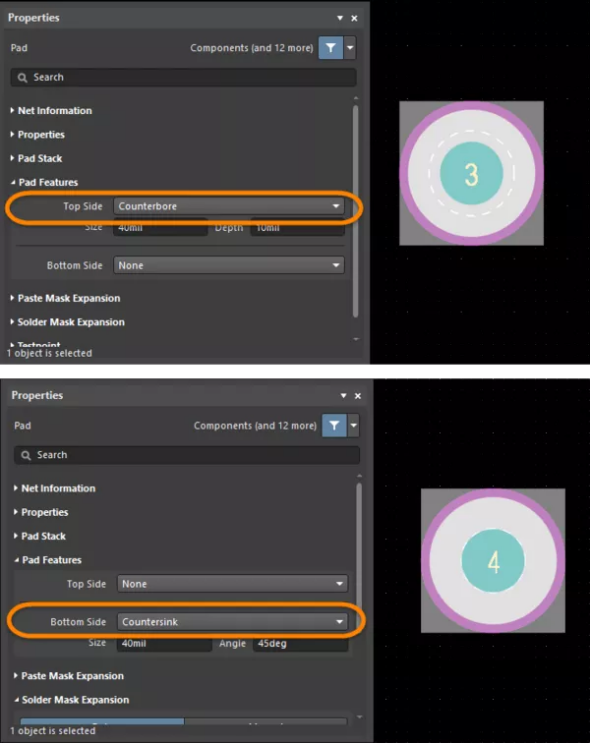

使用“屬性”面板“焊盤”模式中的新選項可選擇所需的沉孔類型

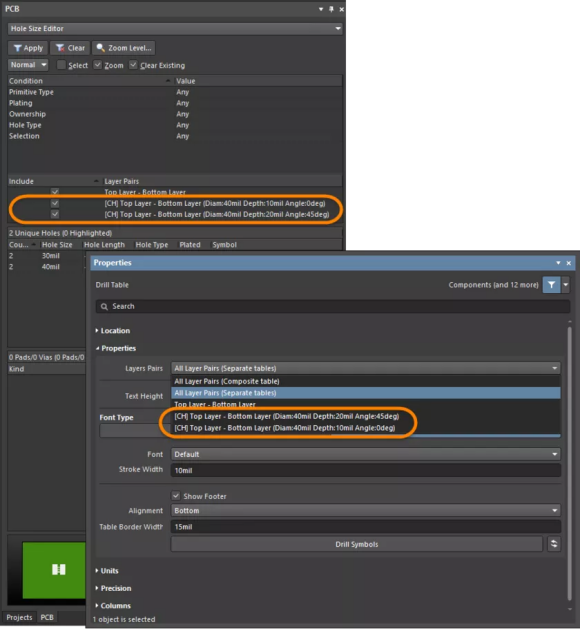

在“屬性”面板鉆孔表模式和PCB面板孔尺寸編輯器模式的“屬性”面板模式中，沉孔顯示為層對
數據管理改進
- 為項目添加了虛擬BOM

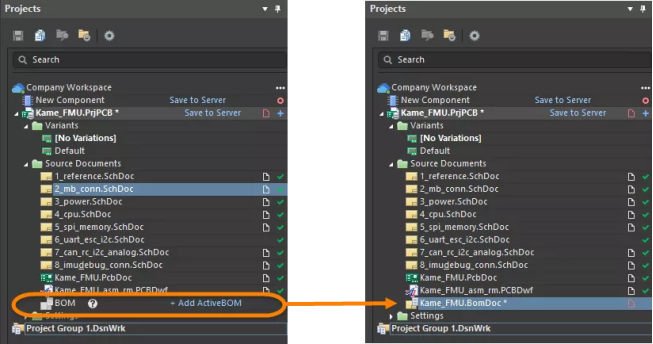

如果項目中有至少一個元件，可在“項目”面板中將“虛擬”BOM添加到項目中。您可以打開、保存或刪除BOM。BOM生成的基本流程不會受到虛擬BOM的影響。單擊面板上的+Add ActiveBOM可在預覽模式下打開虛擬BOM。保存新的*.BomDoc后，它將成為標準項目文檔。如果無需虛擬BOM，則在“項目”面板中右鍵單擊選擇“從項目中移除”。
- 顯示“獨立”評論
當項目文檔被移除或其UniqueID已更改時，文檔的注釋評論可以變成“獨立”。這些注釋仍然可以從面板的“獨立評論”可折疊區域訪問。單擊面板上的獨立評論平鋪窗口即可在當前打開文檔的設計空間中顯示注釋和評論。選擇注釋后單擊鼠標即可恢復注釋評論。
