首頁 > 新聞資訊 自從第一顆晶體管問世到現在，七十多年來，電子設計改變了世界，并且這種改變還在加速。隨著生產和科學技術發展的需要，現在電子技術的應用已經滲透到了人類生活和生產的各個方面。從家電的普及到日常生活隨處可見的各種電子產品，從手工作坊到自動化生產線，人們?cè)谌粘Ｉ钪?，工作中?duì)電子產品的依賴日益提高。由于電子技術得到高度發展和廣泛應用(如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等)，它對于社會生產力的發展，也起了變革性的推動作用。
PCB板作為電子設備的重要部件，起著承載電子元器件以及電子元器件相互連接的作用。Altium Designer（以下簡稱AD）作為一款針對PCB設計的電子設計軟件能夠幫助工程師更輕松的完成整個設計。那么，AD在不斷的升級中是怎樣應對電子設計的發展趨勢？
元器件的升級換代以及大量新型元器件推向市場
一個電子設備需要用到很多的電子元器件，在電子設計不斷發展的情況下，電子元器件也在快速更新，不斷有大量的新型元器件上市。如何快速準確的創建這些元器件的原理圖符號和PCB封裝是完成一個PCB設計的基礎。在AD中可以運用Symbol Wizard和IPC Footprint Wizard這2個工具可以快速準確的進行原理圖符號和IPC標準PCB封裝的創建。

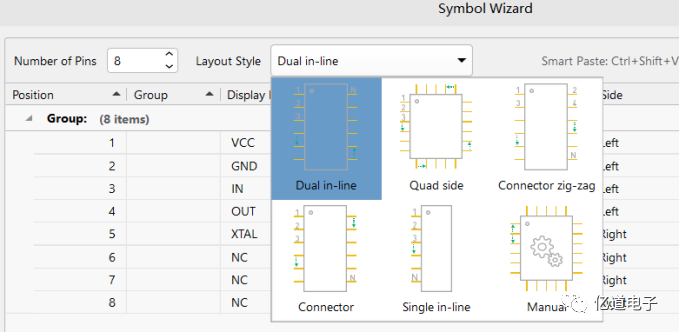

Symbol Wizard

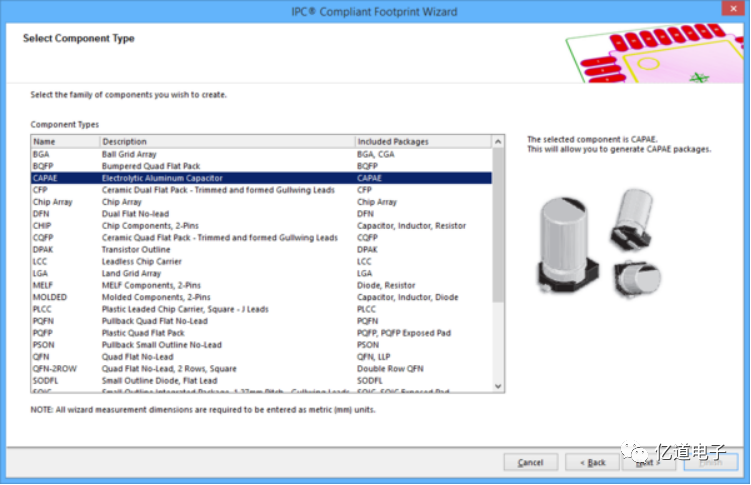

IPC Footprint Wizard
除了元器件建庫工具，AD還有在線元器件庫，包含了世界上一些著名元器件廠商幾十萬個元器件模型，可以直接下載使用。大部分元器件都有完整的參數信息，器件手冊，以及供應鏈信息。
產品快速迭代更新
為了快速搶占市場，一家公司的新產品需要在最短的開發周期內完成設計。在AD中可以使用原理圖復用，層次化原理圖設計，以及片段截取等功能實現原理圖模塊化設計，從而提高設計效率，大大減少原理圖設計時間，縮短設計周期。

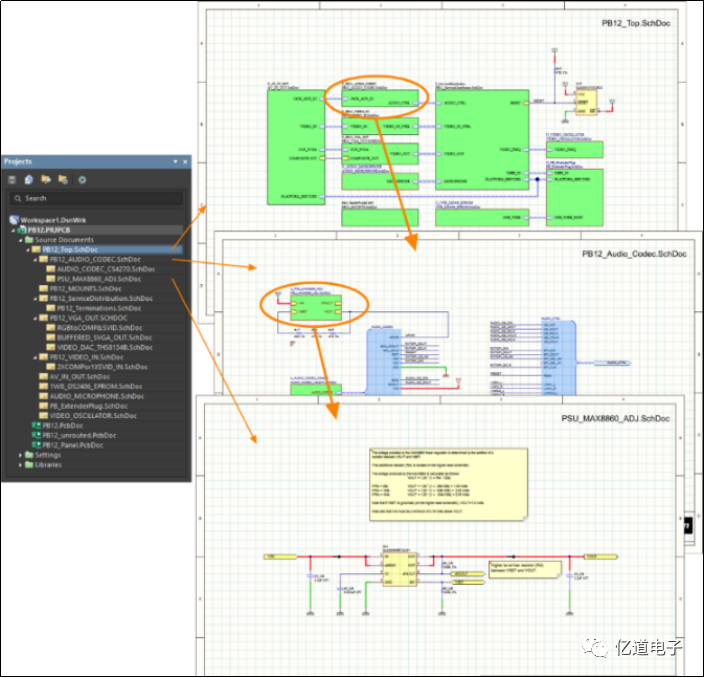

原理圖復用及層次化設計

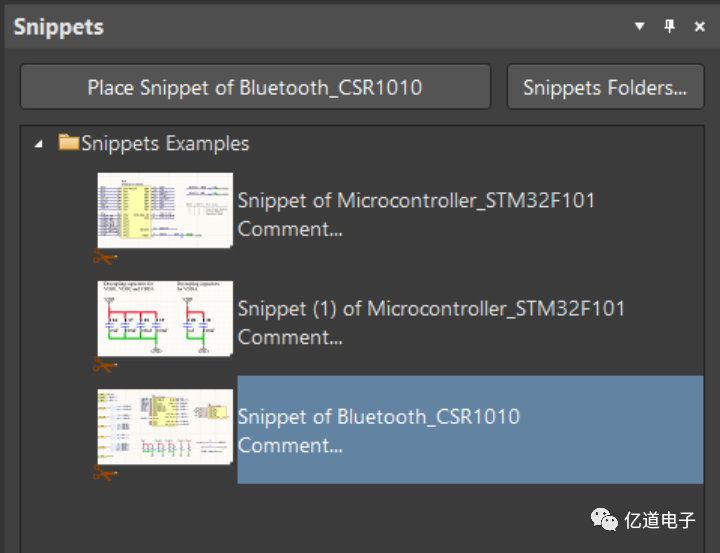

Snippets片段截取
PCB板上的元器件密度越來越高，設計復雜
電子產品功能越來越強大，相對的PCB板上元器件的數量就越多，整個PCB板的布線就越復雜。AD全新的交互式布線支持避讓、推擠、繞行及任意角度等布線方式，使PCB布線更輕松，對空間利用更有效率。

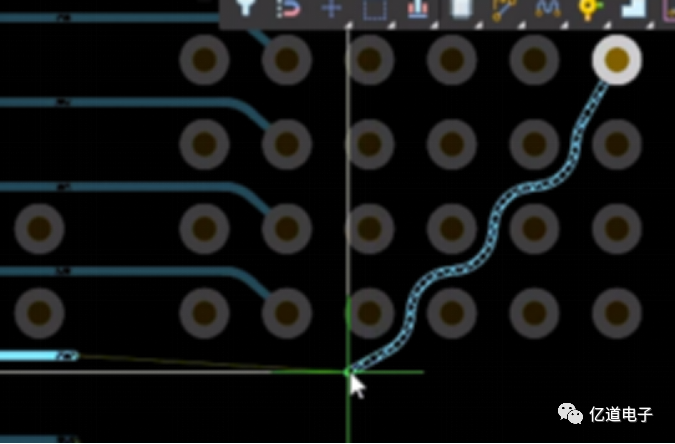

任意角度蛇形布線
推擠功能
差分對布線，總線布線，等長線以及Active Route智能自動布線、Xsignal高速拓補等功能完美解決了PCB布線中各個難點、痛點，提升PCB設計效率和布線的準確性。

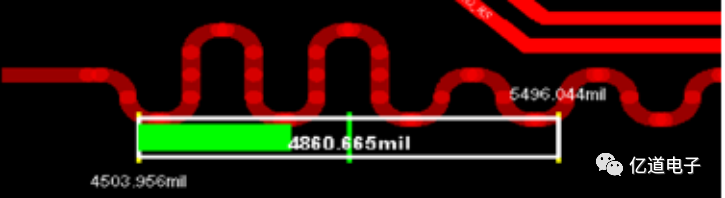

等長線調整

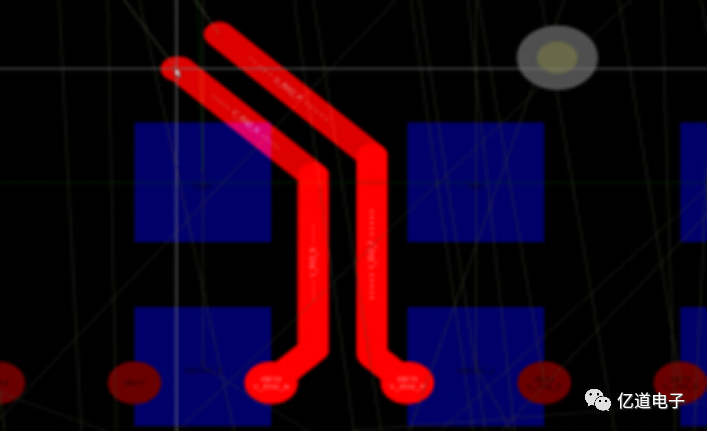

差分布線

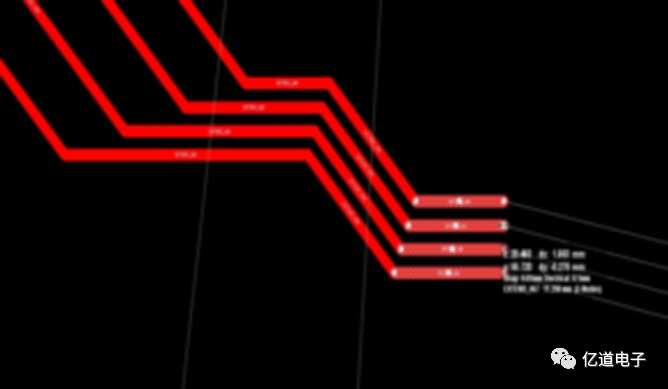

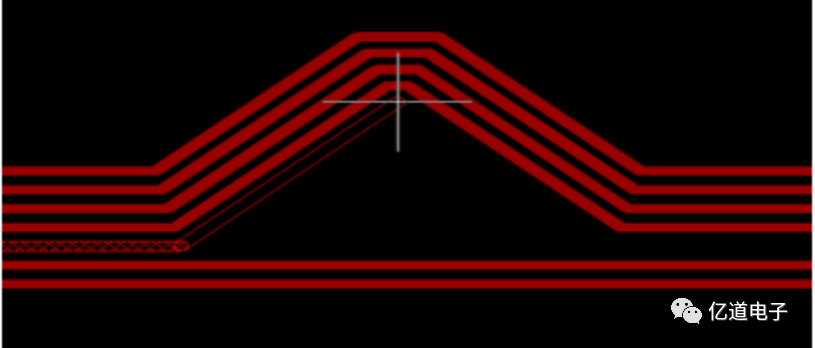

總線布線

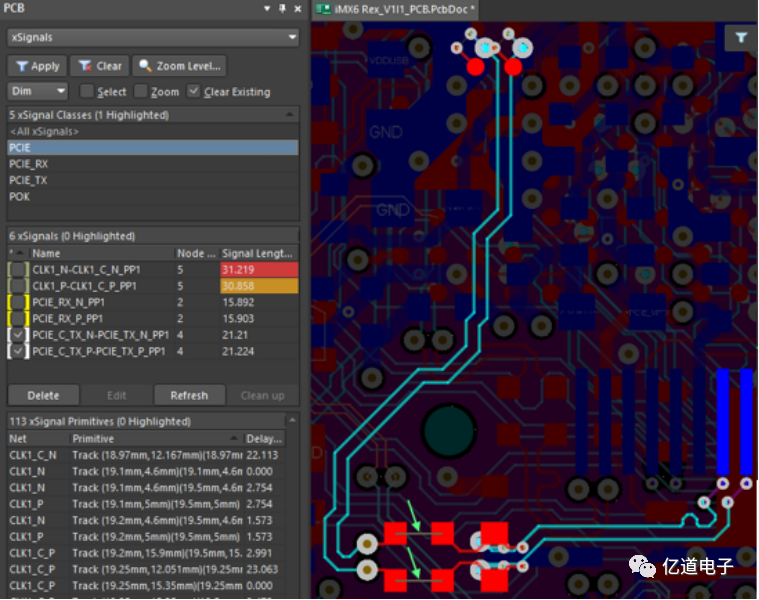

Xsignal
剛?cè)岚褰Y(jié)合設計
在一些行業中出于可靠性和安全性的考慮，傳統的PCB剛性板和柔性板通過連接器連接的設計方法逐漸被淘汰，剛?cè)岚褰Y(jié)合的設計正在被廣泛應用。并且柔性PCB板比鋪銅電路板更輕、更省空間，可以折疊、彎曲、擠壓進非常小的空間，利于產品小型化。AD的剛?cè)岚褰Y(jié)合設計功能，完美的實現剛?cè)岚褰Y(jié)合設計，并且在3D模式下可以創作3D影像動畫，以豐富易懂的形式展示PCB的折疊過程。

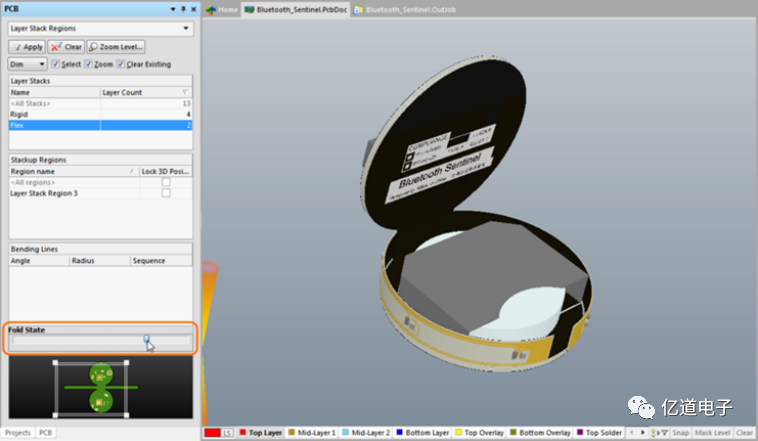

剛?cè)峤Y(jié)合PCB板3D影像
雙向機電協同
精密設計制造行業中對機電協同的需求日益加強，機電協同即電子設計軟件與3D機械軟件交互數據，以此驗證并解決裝配問題。AD全面支持STEP格式，保障了數據的可交換性。可以在設計中同步連接結構的STEP模型，也可以根據結構的3D模型定義PCB形狀。通過Altium MCAD CoDesigner插件，直接與Autodesk Inventor，SOLIDWORKS以及PTC Creo等機械設計工具集成，與機械團隊合作并共享設計修訂，大大減少中間環節。

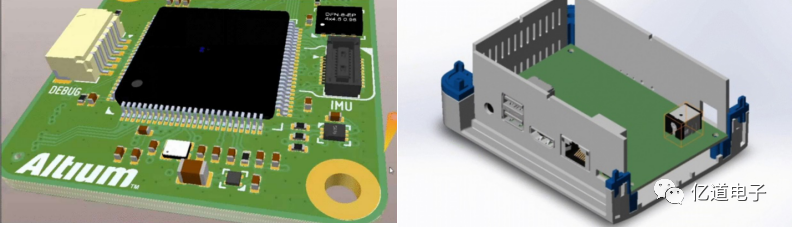

機電協同設計
總結
工欲善其事，必先利其器。先進的電子產品設計離不開一款功能強大的電子設計工具。電子設計的工程師需要設計工具來幫助他們最大限度的利用先進科技，成功管理項目，交付互聯的智能產品。Altium Designer作為一款電子設計工具正隨著科技的發展不斷升級，加強，成為工程師所需要的工具。其一體化的電子設計環境，在單一應用程序中即可完成全部產品研發，使PCB設計者、元件供應商和制造廠商能夠以前所未有的速度和效率開發和制造電子產品。從設計生態環境的層面來管理項目，實現智能、互聯的產品設計。
