1）下載 Keil MDK v5.37 并將其安裝在您的 Windows PC 上（如果還沒有的話）。
2）確保在 MDK 中激活MDK-Professional Edition，因?yàn)檫@是運行 AVH 模型所必需的。如果 MDK-Professional 許可證不可用，您可以申請?jiān)u估許可證。
2.項目配置
Arm 虛擬硬件 CPU 的 MDK 項目中需要特別注意兩個重要的配置區域：
1）項目中的目標選擇。
2）在項目中運行和調試配置。
下表列出了 Arm 虛擬硬件支持的 Cortex-M 內核、相應的設備名稱、具有設備支持的 CMSIS Pack 以及 MDK 提供的仿真模型。
| Arm Cortex-M 內核 | AVH設備名稱 | 帶有設備定義的 CMSIS 包 | MDK中的虛擬硬件模型 | 描述 |
| Cortex-M0 | CMSDK_CM0_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M0.exe | 具有 Cortex-M0 內核的 CPU |
| Cortex-M0+ | CMSDK_CM0plus_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M0plus.exe | 具有 Cortex-M0+ 內核的 CPU |
| Cortex-M3 | CMSDK_CM3_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M3.exe | 具有 Cortex-M3 內核的 CPU |
| Cortex-M4 | CMSDK_CM4_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M4.exe | 具有 Cortex-M4 內核的 CPU |
| Cortex-M4，F(xiàn)P | CMSDK_CM4_FP_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M4.exe | 具有 Cortex-M4 內核和浮點單元 (FPU) 支持的 CPU |
| Cortex-M7 | CMSDK_CM7_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M7.exe | 具有 Cortex-M7 內核的 CPU |
| Cortex-M7, FP(SP) | CMSDK_CM7_SP_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M7.exe | 具有 Cortex-M7 內核和單精度 FPU 支持的 CPU |
| Cortex-M7, FP(DP) | CMSDK_CM7_DP_VHT | Keil.V2M-MPS2_CMx_BSP v1.8.0 | VHT_MPS2_Cortex-M7.exe | 具有 Cortex-M7 內核和雙精度 FPU 支持的 CPU |
| Cortex-M23 | IOTKit_CM23_VHT | Keil.V2M-MPS2_IOTKit_BSP v1.5.0 | VHT_MPS2_Cortex-M23.exe | 具有 Cortex-M23 內核的 CPU |
| Cortex-M33 | IOTKit_CM33_VHT | Keil.V2M-MPS2_IOTKit_BSP v1.5.0 | VHT_MPS2_Cortex-M33.exe | 具有 Cortex-M33 內核的 CPU |
| Cortex-M33，F(xiàn)P | IOTKit_CM33_FP_VHT | Keil.V2M-MPS2_IOTKit_BSP v1.5.0 | VHT_MPS2_Cortex-M33.exe | 具有 Cortex-M33 內核和浮點單元 (FPU) 支持的 CPU |
| Cortex-M55 | SSE-300-MPS3 | ARM.V2M_MPS3_SSE_300_BSP v1.2.0 | VHT_MPS3_Corstone_SSE-300.exe VHT_Corstone_SSE-300_Ethos-U55.exe VHT_Corstone_SSE-300_Ethos-U65.exe | 帶有 Cortex-M55 的 Corstone-300 SoC。 使用相同的設備定義，但應根據所需的 microNPU 選擇型號（無、Ethos-U55 或 Ethos-U65） |
| Cortex-M85 | SSE-310-MPS3 | 還不可用 | VHT_Corstone_SSE-310.exe | 具有 Cortex-M85 內核的 CPU |
注：虛擬硬件模型 可以在MDK 安裝目錄中的/ARM/VHT/文件夾中找到，例如C:/Keil_v5/ARM/VHT/.
3.目標選擇
AVH 設備支持使用與實際硬件目標相同的 CMSIS 原則實現，并在CMSIS Pack和CMSIS-Core(M)中進行了說明。
打開現有 MDK 項目或從 .cprj 文件導入它時，系統會詢問您是否應安裝項目所需的任何缺失包。如果您同意，則項目中使用的目標設備的必要設備定義包也將自動安裝。
創建新項目或更改現有項目中的目標時，您需要選擇 AVH 目標，如下所示：
安裝帶有目標設備定義的 CMSIS 包（如果尚不存在）：
啟動Pack Installer實用程序。
在Devices選項卡中展開ARM部分并選擇目標 Cortex-M 內核。
在設備特定類別下的包選項卡中，根據項目配置中的表選擇實現所需 AVH 設備的目標 CMSIS 包。

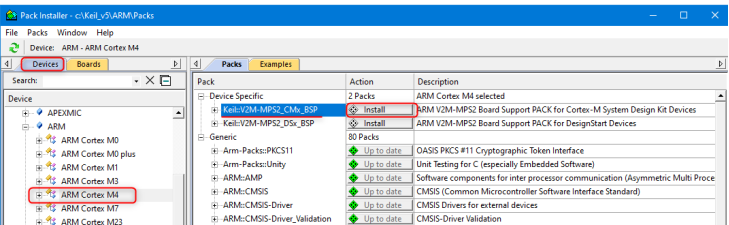

按操作字段中的安裝或更新按鈕以安裝最新版本。例如對于 Arm Cortex-M4：
觀察按鈕狀態更改為Up to date并返回 μVision 中的項目。
選擇 AVH 設備作為項目中的目標：
在項目中打開Options for target...對話框并選擇Device選項卡。
在設備供應商列表中展開ARM組。
展開目標 Cortex-M 內核的組。
在列表中，根據Project Configuration中的表格選擇目標設備，然后按OK。
例如對于 Arm Cortex-M4：
4.運行和調試配置
執行以下步驟以在 AVH 設備上配置 MDK 項目的執行和調試：
打開Options for Target...對話框并導航到Debug選項卡。

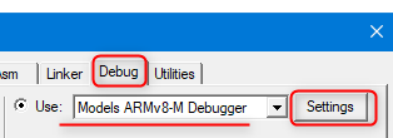

在Use:下拉菜單中選擇Models Debugger。
確切名稱因目標設備內核而略有不同：
適用于Cortex-M0/M0+/M3/M4/M7 設備的型號 Cortex-M 調試器
適用于 Cortex-M23/M33/M55/M85 的型號 ARMv8-M 調試器。
例如對于帶有 Cortex-M55 內核的 Corstone-300：
單擊設置按鈕。這將打開相應的 Models Target Driver Setup_ 對話框。
填寫以下字段很重要：
Command：應包含對應于所選 AVH 設備的 AVH 模型可執行文件的路徑。請參閱項目配置中的表格。
Arguments：可用于指定要與模型執行一起使用的其他FVP 命令行選項。
Target：指定要用于執行的 CPU。單擊瀏覽按鈕 (...) 并選擇目標上可用的目標 CPU。
Configuration File：指向帶有模型配置參數的文件（通過-f選項傳遞給模型可執行文件）。

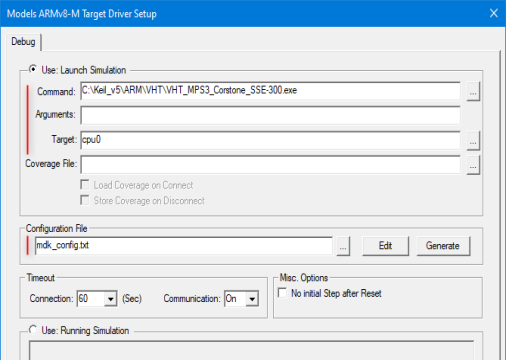

Corestone-300 的正確配置如下：
Fast Models Debug Driver Configuration詳細解釋了配置對話框。
5.項目導出
使用 Arm 虛擬硬件云環境構建程序需要通用.cprj 格式。因此，保持 MDK 項目文件和cprj文件同步很重要。為此，在 MDK 項目中保存修改后，轉到 μVision 菜單Project?-?Export并選擇Save project to CPRJ format。
6.程序構建和調試
AVH的項目構建和調試可以通過與任何其他 Keil MDK 項目類似的方式完成：
按μVision 工具欄中的Rebuild按鈕（或使用F7熱鍵）。
從 μVision 工具欄（或使用Ctrl-F5）啟動調試會話。
像往常一樣使用 μVision 功能調試項目。有關用戶界面和調試功能的詳細信息，請參閱μVision 用戶指南。
