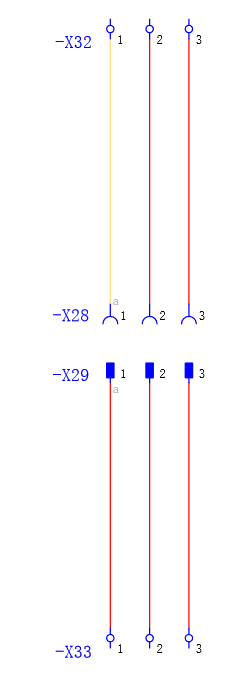

首頁 > 新聞資訊 01在Electric P8中設計線束原理圖時，經常會使用連接器，但在使用連接器插針符號時，需要根據實際應用場景選擇合適的插針符號，當連接器沒有與對插的公或母頭，可以使用符號【XBD】或【XSD】，如下圖。

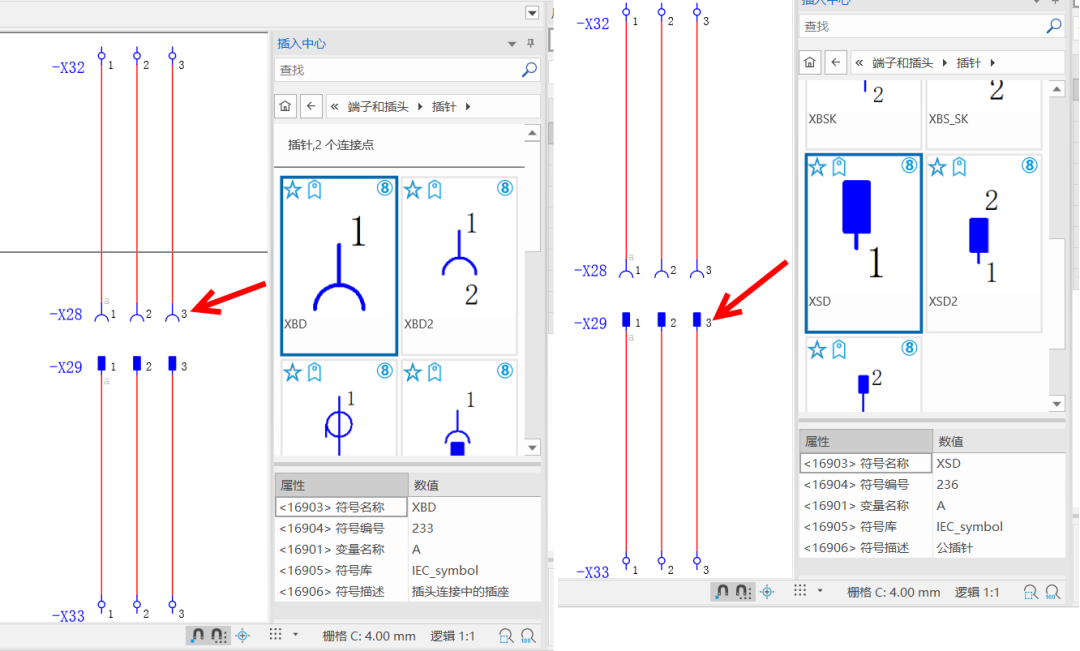

02這兩個符號，連接器只有1端可以接線，另一端不能接線，也非【直接連接】，電位無法穿越連接器公頭和母頭，如下圖。

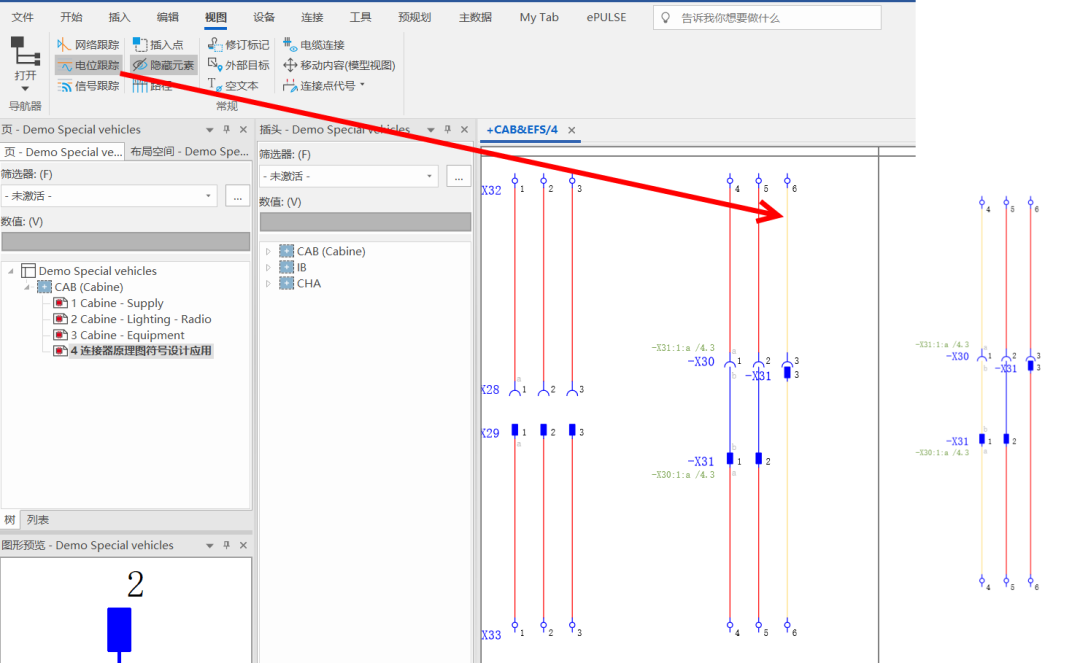

03但電位需要穿越公母頭的連接器，應采用符號【XBD2】或【XSD2】，如下圖。
04符號【XBD2】或【XSD2】允許電位通過，中間連接的藍色線，表示是直接連接，直接連接表示電氣元件之間直接對插，不用導線連接，如下圖。
（文章來源公眾號：EPLAN易盼軟件）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
