首頁 > 資源中心 > FAQ 1、 文檔目標
解決如何在PCB中雙面都有物料，導出BOM清單帶有層信息。
2、 問題場景
PCB板雙面都有物料，bom把兩面的物料混在一起導出，這樣給貼片或者調試板子帶來了點麻煩。
3、軟硬件環境
1、軟件版本：Altium Designer 23.1.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法

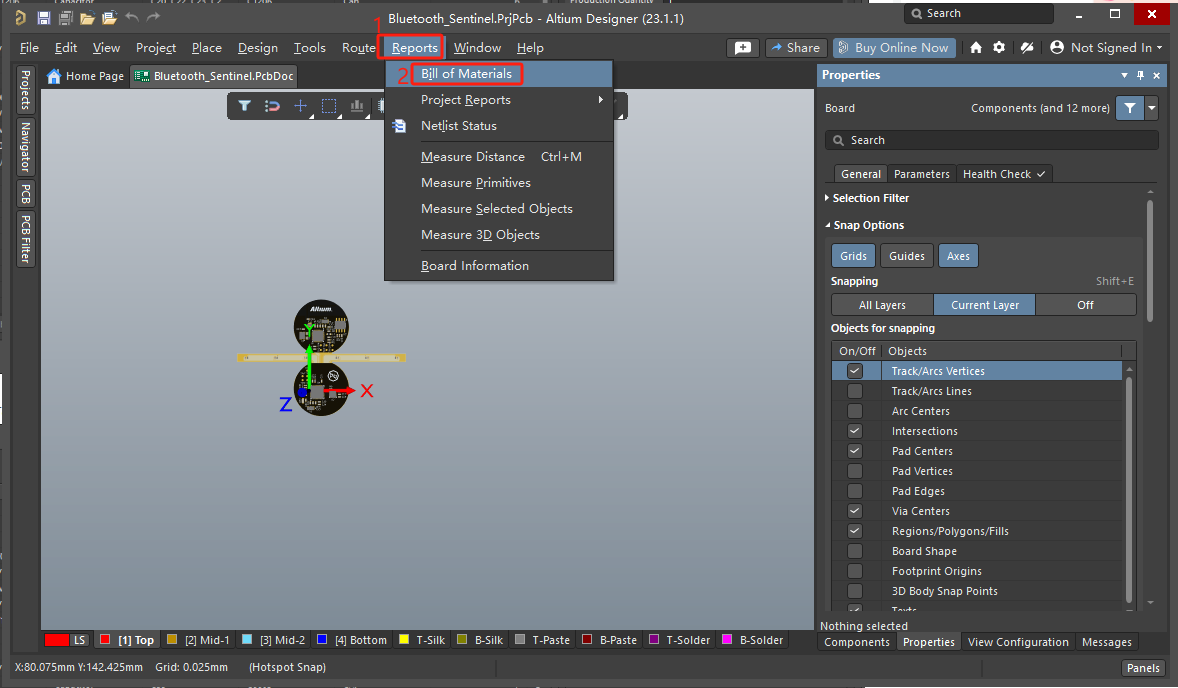

1. 點擊菜單“Reports”，在下拉的菜單中選擇“Bill of materials”。
圖 1

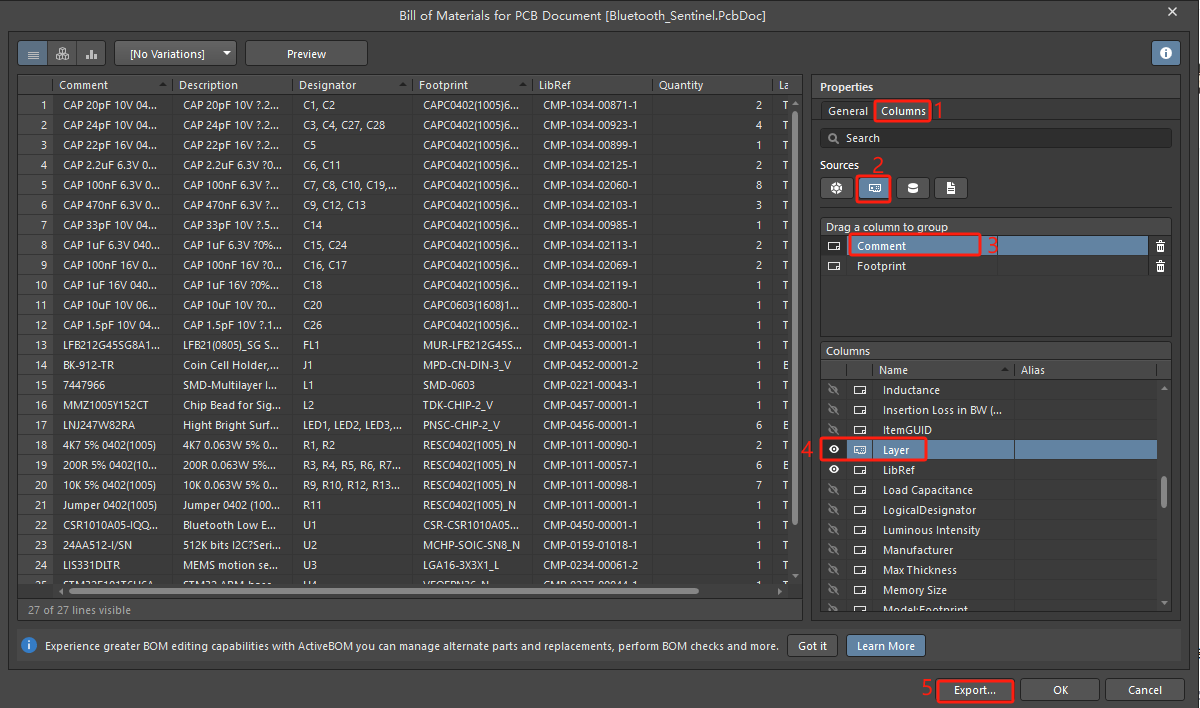

2. 在Bill of materials for PCB Document 界面中
1）在 Properties 中選擇 columns 標簽
2）在 Sources 中選擇第二個圖標（PCB Parameters）
3）選擇 comment
4）在 Columns 中找到 layer 選項，并點擊前面顯示圖標。
5）導出材料表
圖 2

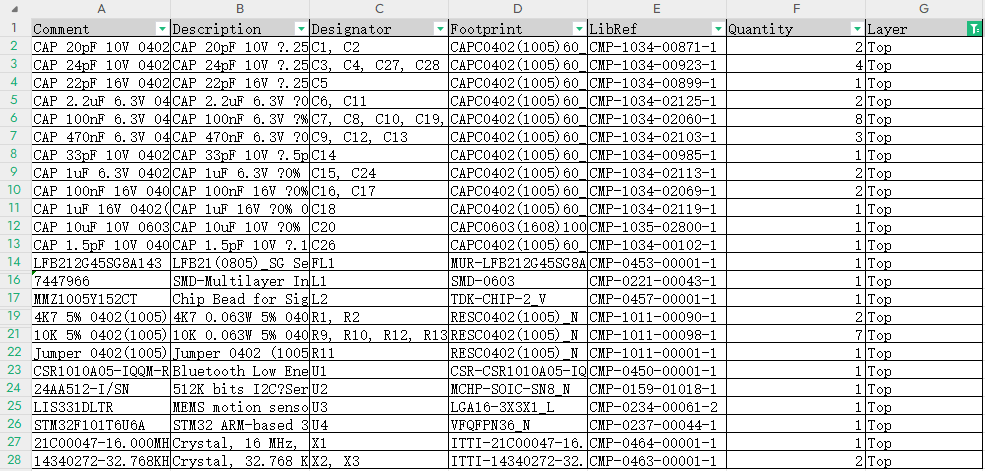

3. 導出材料表如下。

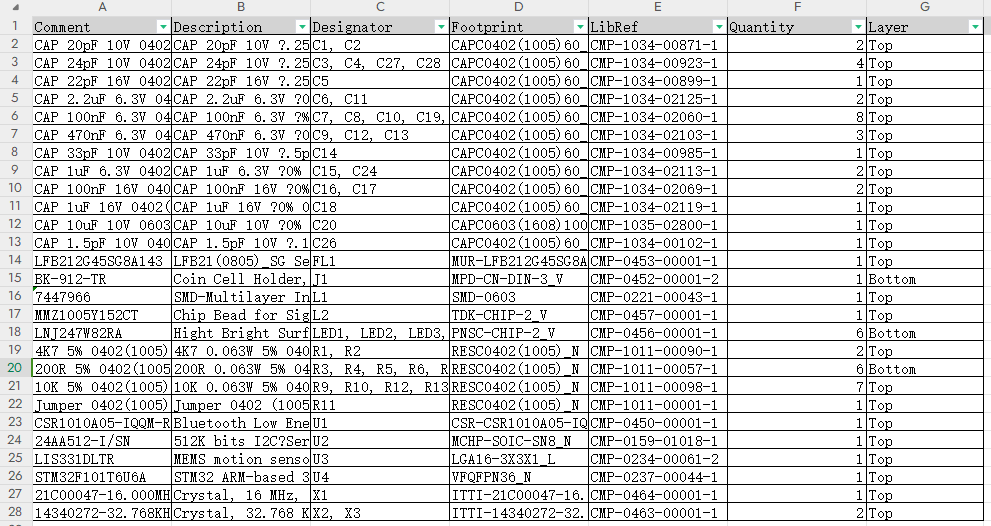

4. 通過數據篩選進行頂層和底層器件區分，方便進行焊接和調試。
圖 5
圖 6
