二、 解決的問題或者進行問題分析
創建 ALINX 開發板（XC7Z020）的調試平臺意味著在 Arm Development Studio (ArmDS) 中建立一個模擬 ALINX 開發板的環境，以便開發人員可以在該平臺上進行軟件開發、調試和驗證。下面是解決這個問題的一般思路：
1、首先，需要仔細研究 ALINX 開發板的硬件規格，包括處理器型號、內存大小、外設接口等。
2、如果沒有ArmDS的PCE功能，則需要根據 ALINX 開發板的硬件特性，選擇一個合適的處理器模型和開發板仿真模型，以便在仿真環境中模擬 ALINX 開發板的行為?，F(xiàn)在ArmDS有PCE功能，直接應用DStream-ST和ArmDS的PCE功能，可以直接創建ALINX 開發板的調試平臺。
三、 如何在ArmDS中創建ALINX開發板的調試平臺

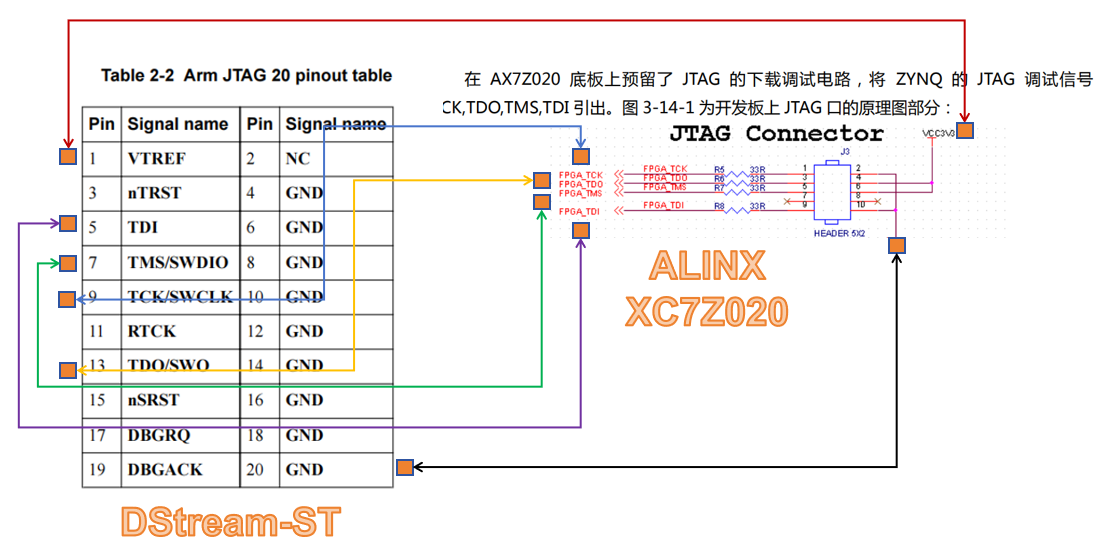

1.根據DStream-ST與ALINX 開發板的JTAG調試接口的定義，確認JTAG調試接口的引腳連接，如圖3-1所示：
圖3-1
1.以上述DStream-ST與ALINX 開發板（XC7Z020）的JTAG調試接口的定義來說，ALINX 開發板的JTAG調試接口的引腳是非標準的20PIN JTAG，需要通過跳線來實現連接，如圖3-2所示：
圖3-2

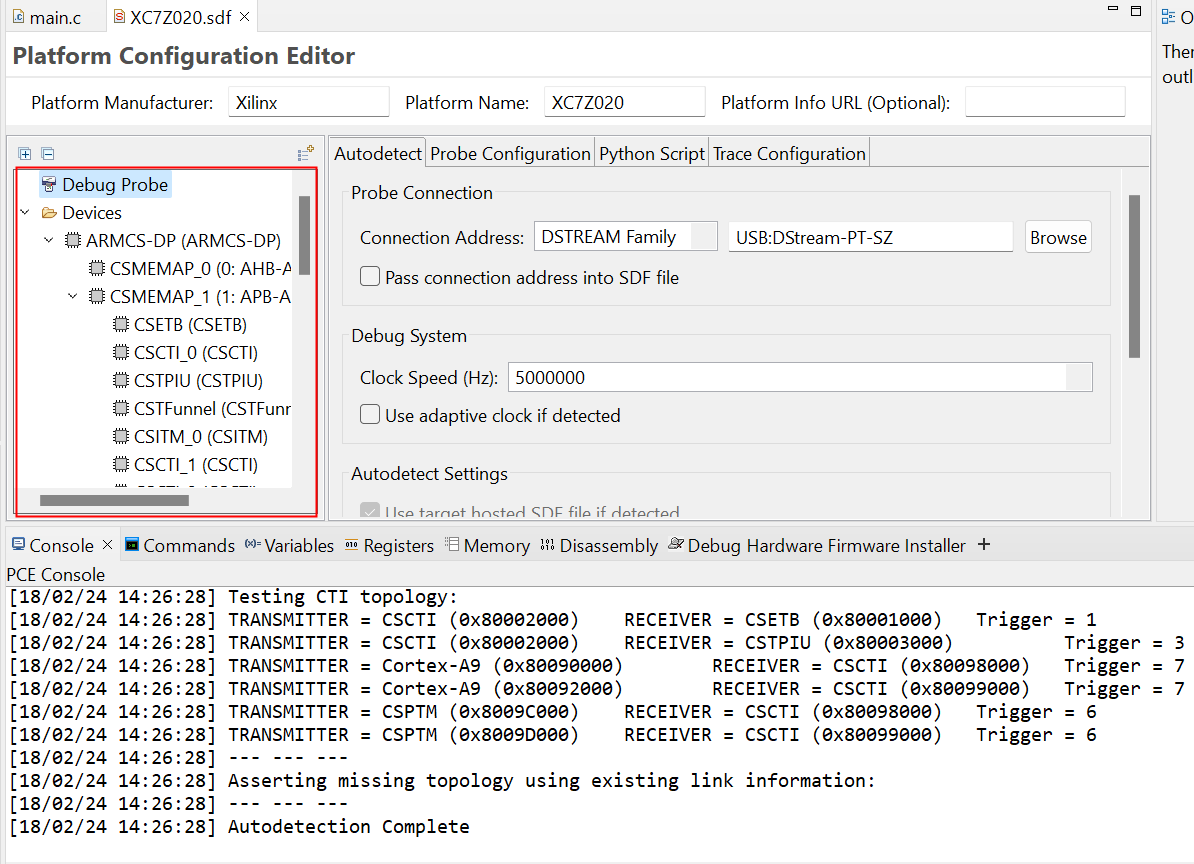

1.在ArmDS中創建ALINX 開發板（XC7Z020）的調試平臺，給硬件上電，通過自動掃描，掃描完成后，ALINX 開發板的硬件信息如圖4-3所示：
圖3-3
四、驗證ArmDS中創建ALINX開發板的調試平臺是否創建成功

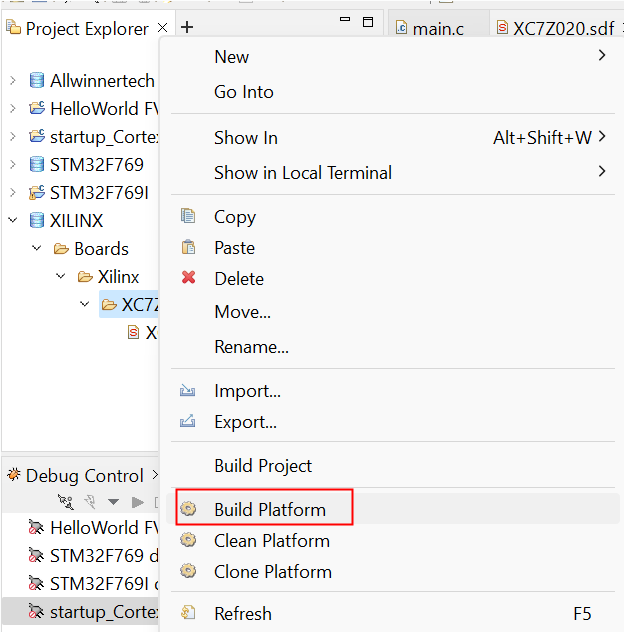

1.選中“XC7Z020”，選擇“Build Platform”編譯平臺，如圖4-1所示：
圖4-1

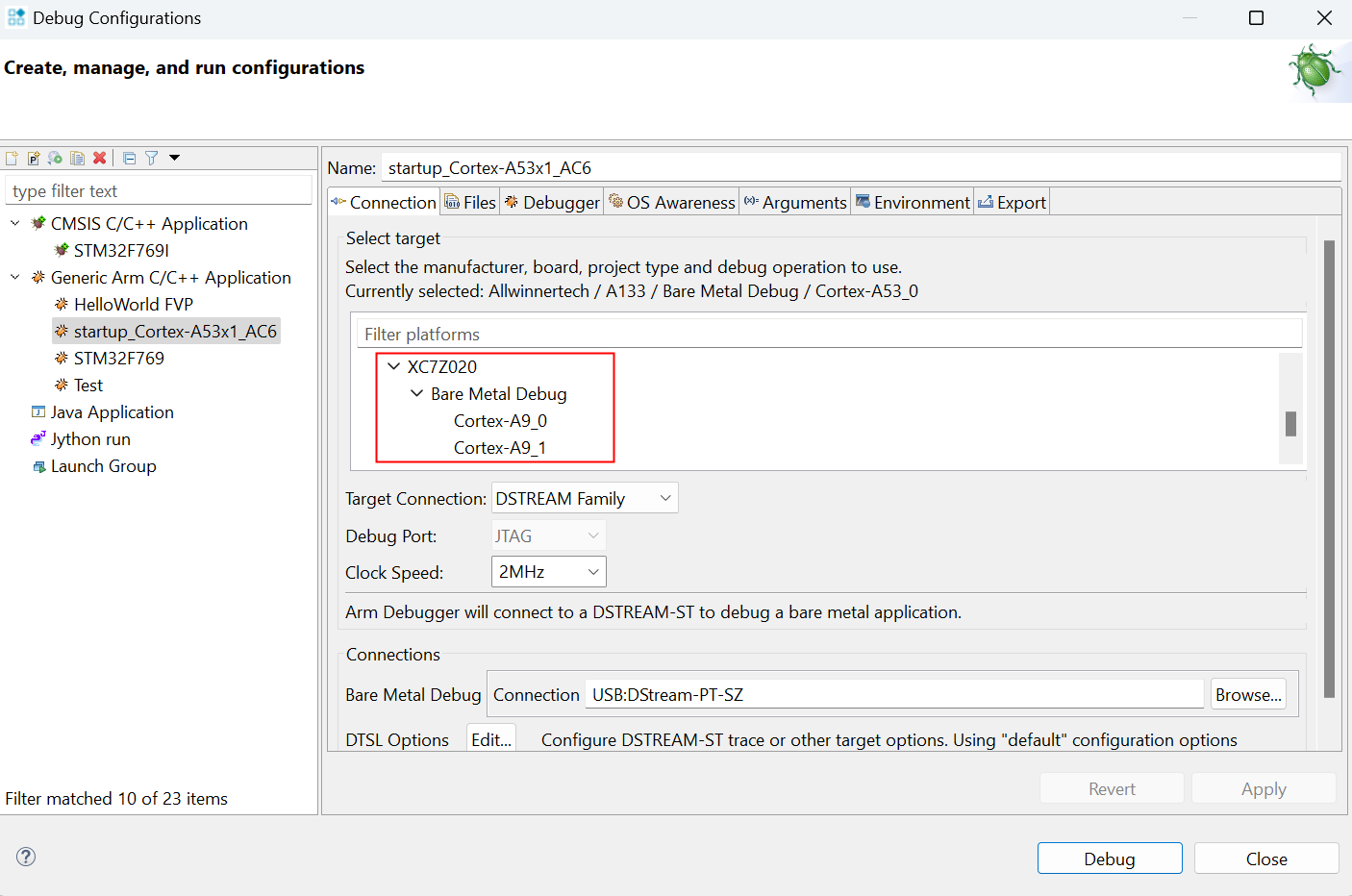

2.打開調試配置窗體，在調試平臺中則可以看到“XC7Z020”調試調型，如圖4-2所示：
圖4-2
五、討論分析
1.問題：在 ArmDS 中如何連接 ALINX 開發板的外設和端口，以便在仿真環境中進行通信？
答案：使用 PCE 功能，配置仿真環境中的外設設備，如串口、以太網、SPI、I2C 等，以便與目標系統進行通信和交互。
2.問題：在創建 ALINX 開發板的調試平臺后，如何將軟件導入到 ArmDS 中進行調試？
答案：通過 ArmDS 提供的編輯器功能，導入已有的軟件項目或編寫新的軟件代碼，并確保軟件與 ALINX 開發板的硬件兼容。
六、結論
隨著ARM處理器越來越多，各種各樣的ARM架構的開發板也越來越多，而ARMDS不可能把所有的ARM的調試模型都包含到。只要ARM開發板上把JTAG或SWD的調試接口引出，應用DStream-ST和ArmDS的PCE功能，就可以直接各種各樣的ARM開發板的調試平臺。
