首頁 > 資源中心 > FAQ 1、 文檔目標
使用層對（Layer Pair）功能在機械層顯示元件位號的操作方法
2、 問題場景
在高密度PCB板設計中，由于空間的局限性，會舍棄絲印層上的位號，以留出更多的空間進行元件布局和布線。出于生產參考的需要，會把元件位號放置在機械層，以便生產時用于元件定位參考。一個個去修改元件位號所在層需要大量時間，這時候就可以用到層對(Layer Pair)功能。
3、軟硬件環境
1）、軟件版本：Altium Designer 19.1及以上版本
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
1）、打開PCB文件，打開左側View Configuration窗口

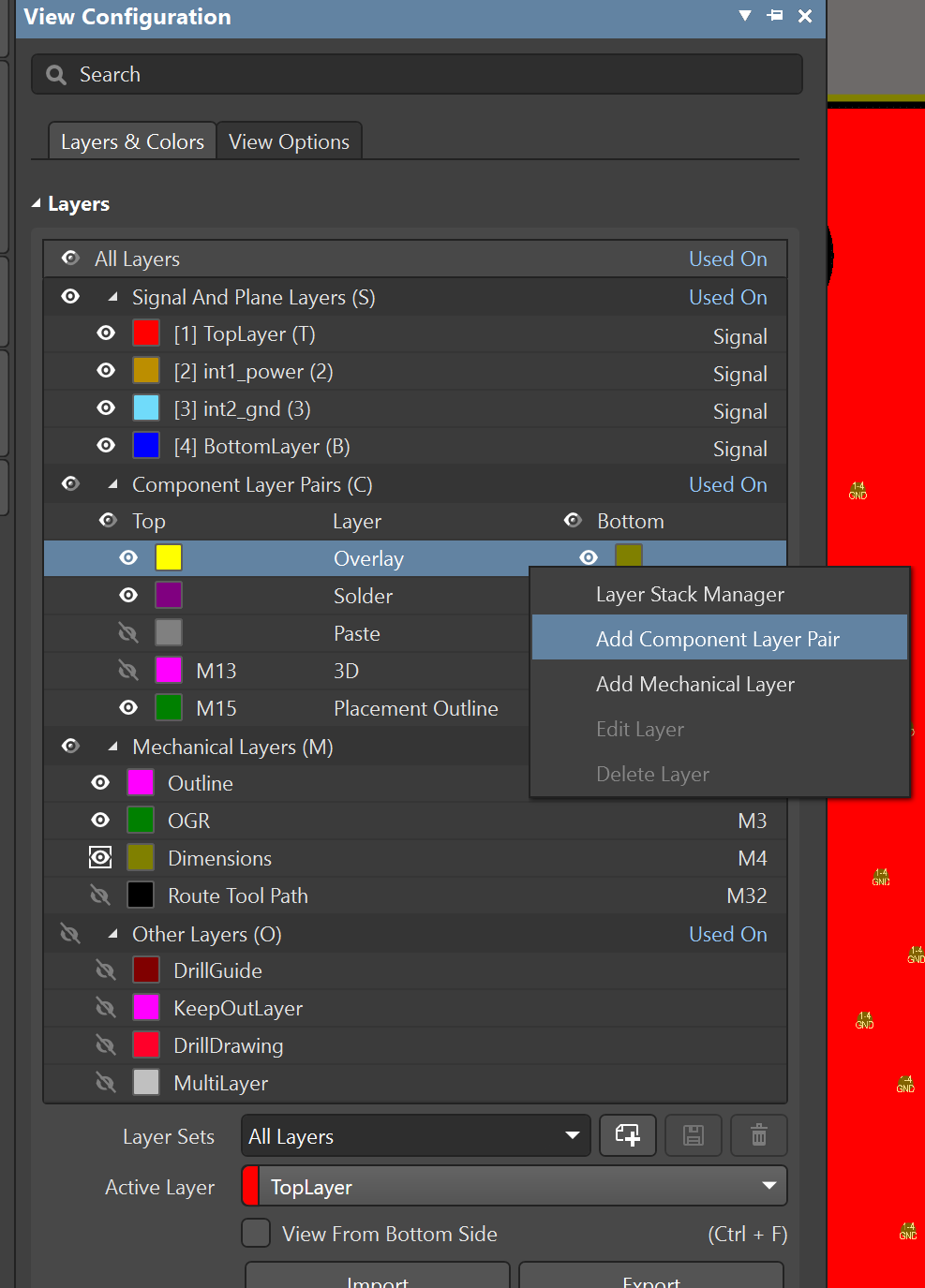

2）、在Component Layer Pairs處任意位置，單擊鼠標右鍵選擇”Add Component Layer Pair“打開編輯窗口。
圖 1

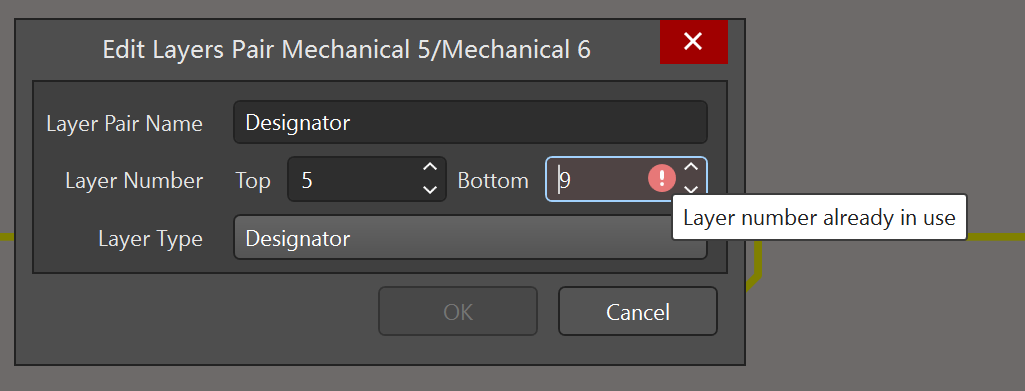

3）、在Layer Type下拉框中選中“.Designator"，在Layer Number選擇使用的機械層，Top和Bottom分別為Top層元件和Bottom元件對應使用到的機械層。數字為機械層編號，如5就代表機械層5。當指定的機械層已經在PCB中被使用的時候，會出現紅色”！“，表示該機械層已被使用，需指定另一個機械層。
圖2

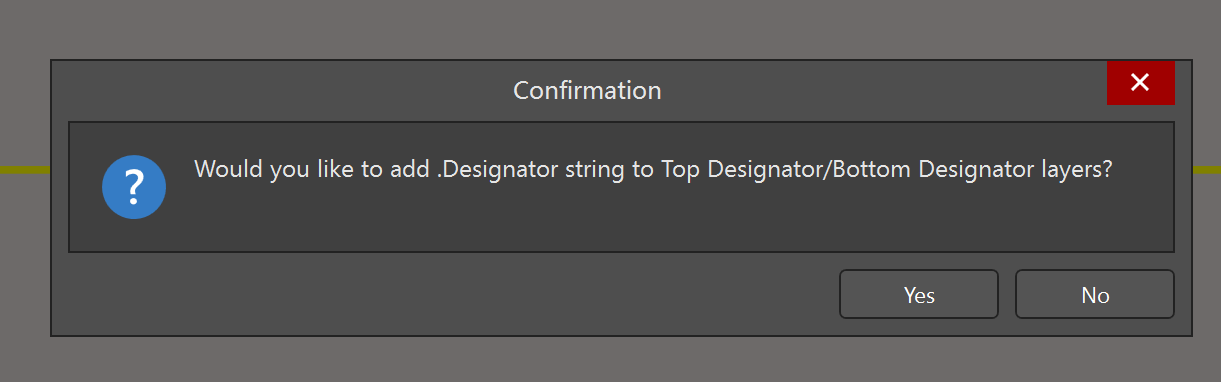

4）、確認后點擊“OK”會彈出圖3對話框，詢問是否要在指定的機械層添加特殊字符“.Designator”。由于要顯示位號，所以此處選yes。
圖3

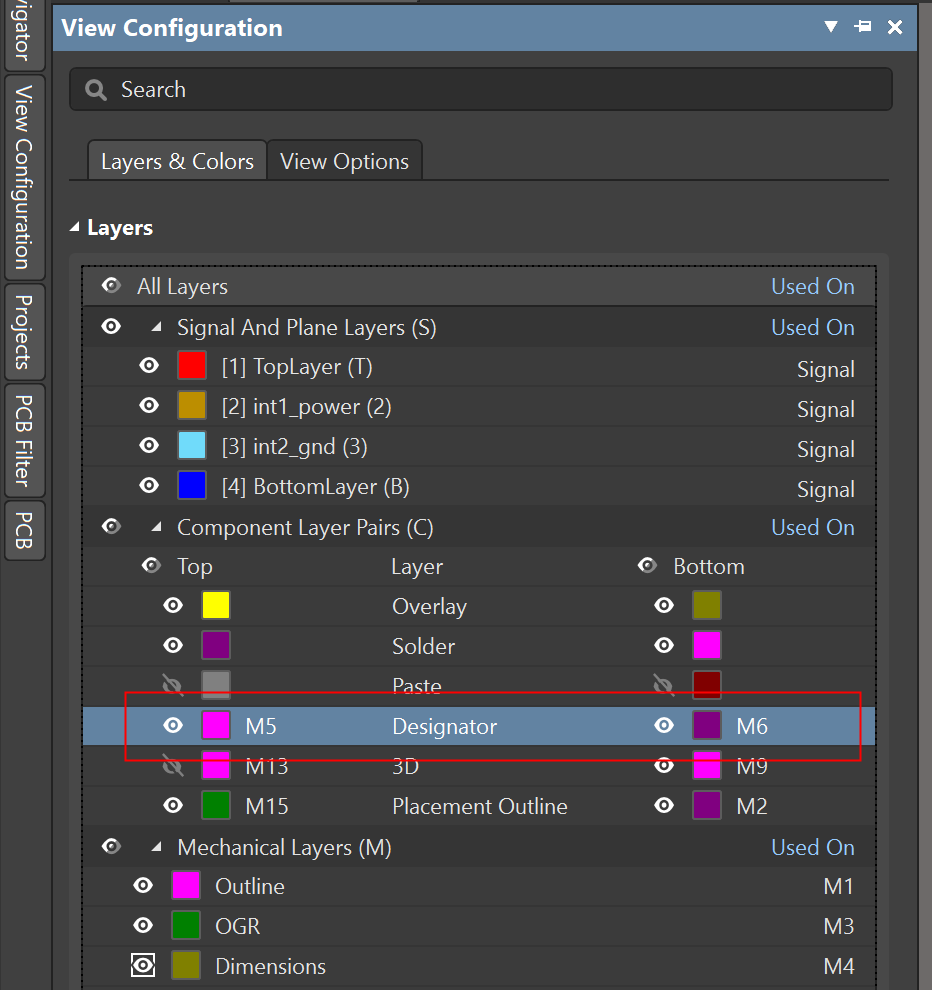

5）、回到PCB中再次打開View Configuration窗口，在Component Layer Pairs處發現添加的機械層5和6已經出現，并且類型為Designator，如果這兩層是不顯示的，點擊眼睛標志，設置成顯示。
圖4

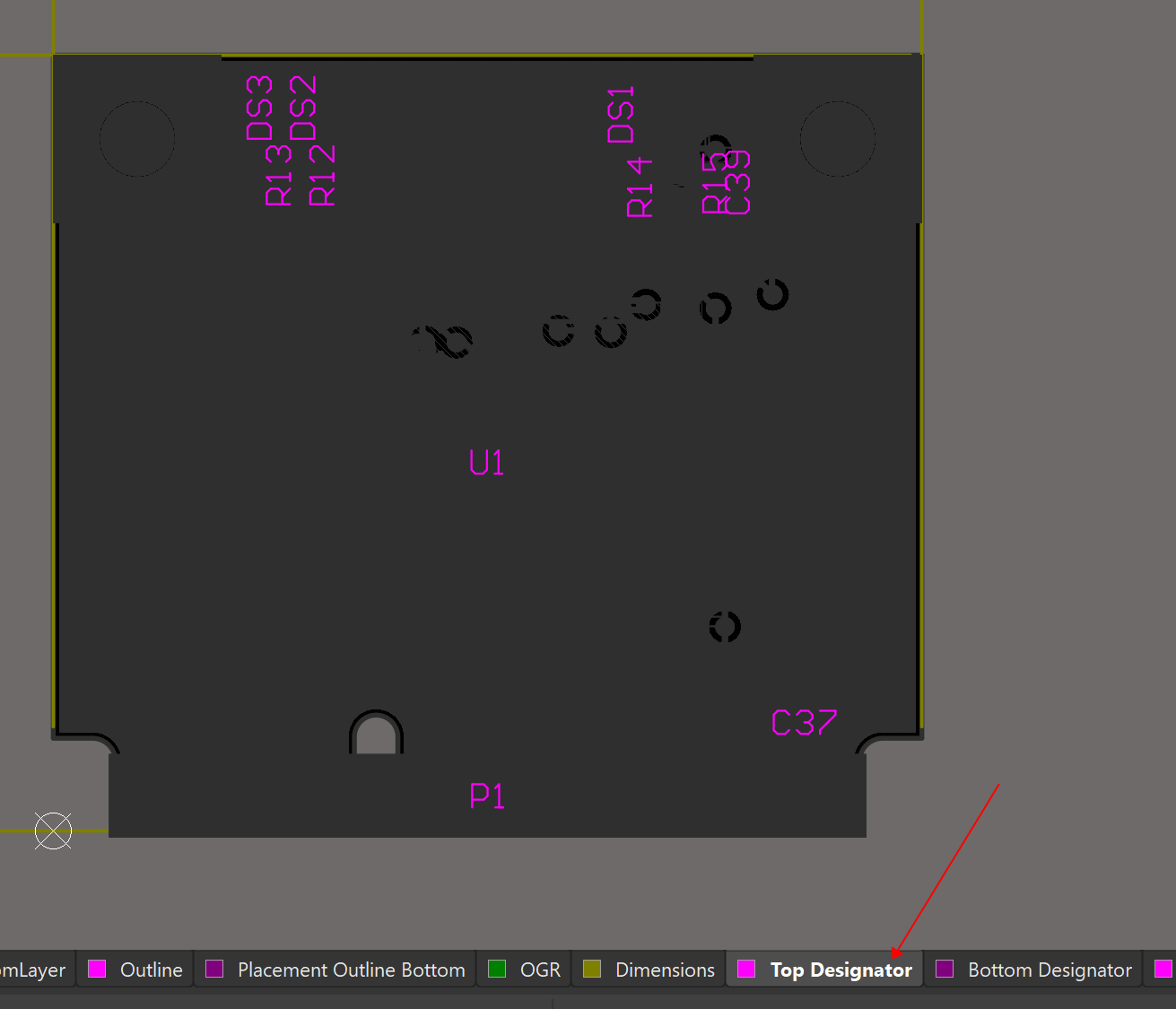

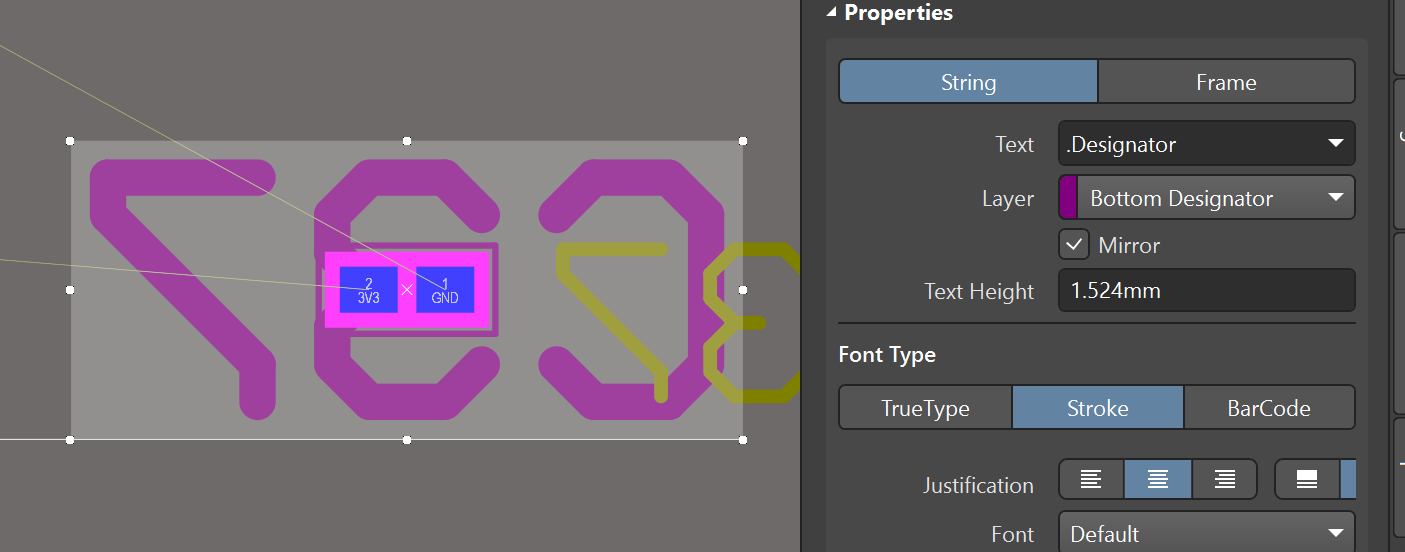

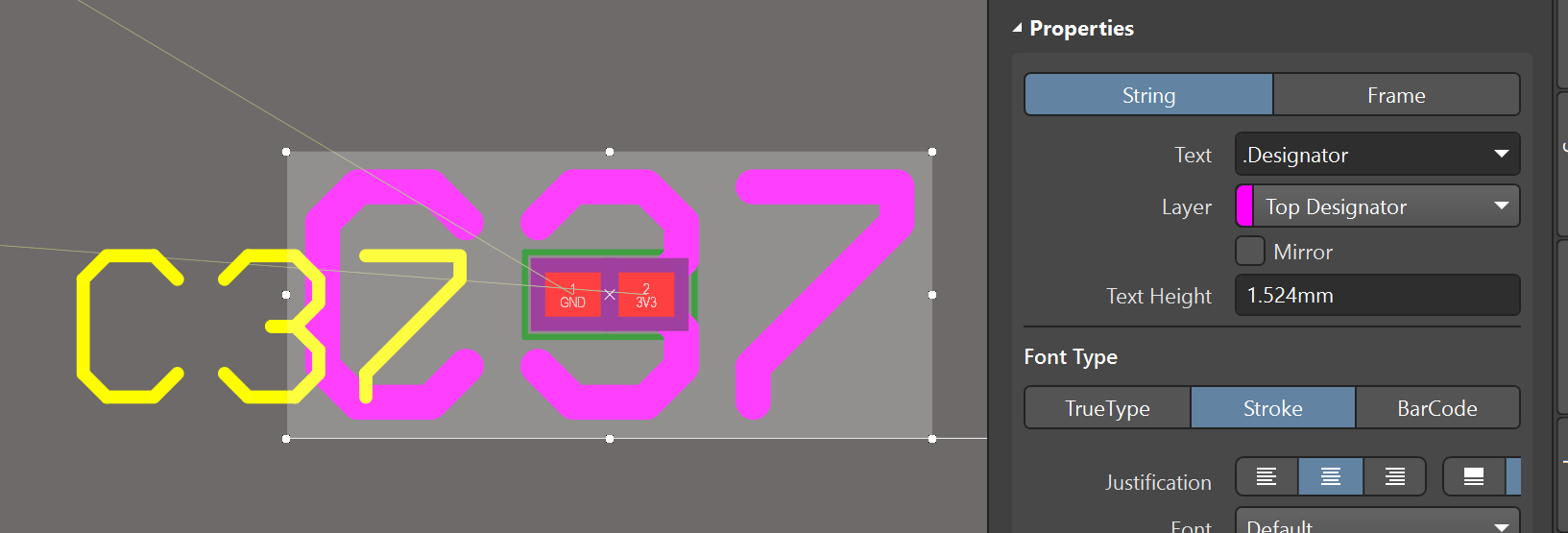

6）、顯示Top Designator層，元件位號已經顯示。并且當元件在Top層或Bottom層之間變換時，位號會和絲印層一樣自動調整到對應的顯示層。
圖5
圖6
圖7
