1、 文檔目標

本文檔旨在系統性解決Keil MDK在使用J-Link調試器進行芯片燒錄時出現的固件版本不兼容問題。針對設備檢測正常但燒錄失敗的典型場景，提供從故障現象分析到解決方案的全流程技術指引。

2、 問題場景

2.1 故障現象

在Keil MDK 5.38a開發環境中，J-Link調試器成功識別目標微控制器（如圖2-1所示），但執行燒錄操作時系統將依次彈出以下錯誤提示（圖2-2至圖2-4）：

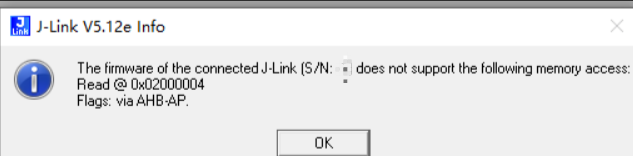

錯誤提示The firmware of the connected J-Link (S/N: XXXX) does not support the following memory access

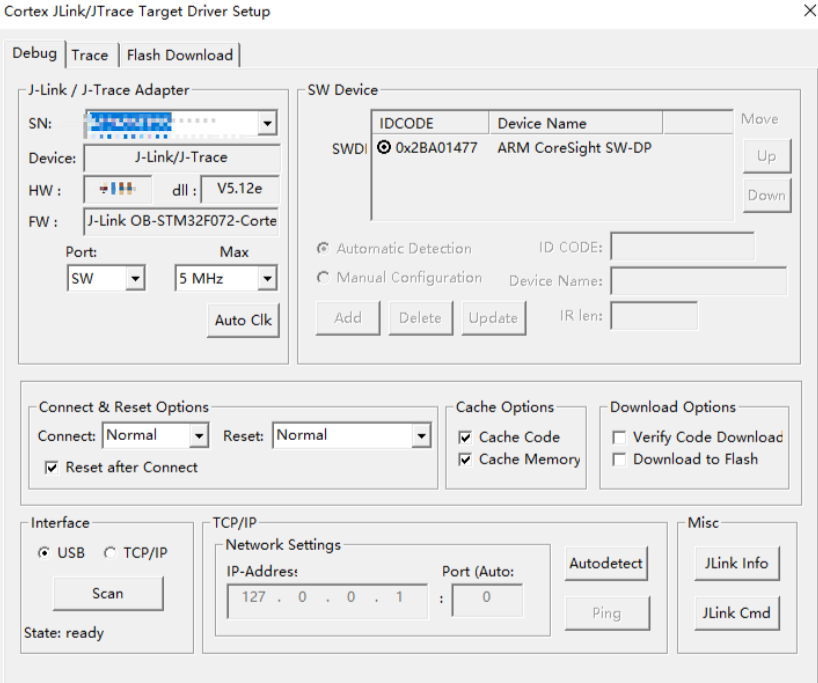

圖2-1 J-Link設備識別界面示意圖

圖2-2 燒錄前錯誤警告

圖2-3 內存訪問權限錯誤

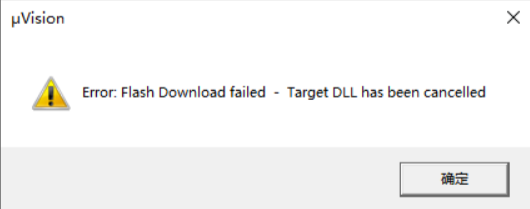

圖2-4 燒錄操作終止提示

2.2 故障成因分析

經技術團隊診斷，該問題源于Keil MDK與J-Link驅動程序的版本不匹配。具體表現為：

● Keil MDK 5.38a內置的J-Link驅動程序接口規范更新

● 現有J-Link硬件固件版本未適配新版協議

● 導致內存映射訪問權限校驗失敗

3、軟硬件環境

1）、軟件版本：MDK 5.38a

2）、電腦環境：Windows 10

3）、外設硬件：J-link

4、解決方法

4.1 操作流程

步驟1：獲取最新驅動文件

1. 訪問J-Link官方驅動下載頁面：SEGGER J-Link Driver Downloads

2. 根據硬件型號下載對應版本驅動包

3. 解壓后定位

4.1 操作流程（續）

步驟2：替換驅動文件

1. 定位驅動路徑

打開Keil MDK安裝目錄下的ARM文件夾，路徑通常為：

C:Keil_v5ARMSegger

2. 替換核心文件

將下載的驅動包中JLinkARM.dll文件復制到上述路徑，并覆蓋原文件。

3. 操作提示：

若系統提示權限不足，建議以管理員身份運行資源管理器或臨時關閉殺毒軟件。

4. 驗證驅動兼容性

通過J-Link Commander工具（路徑：C:Keil_v5ARMSegger) 執行以下指令：

JLink.exe -CommanderScript "si"

確認輸出信息中包含DLL Version: <新版本號>，驗證驅動更新成功。

步驟3：更新固件（可選但推薦）

若硬件固件版本仍低于Keil MDK要求（可通過J-Link Commander的si命令查看），需執行固件升級：

1. 下載對應型號的固件包（路徑：SEGGER固件下載頁）

2. 運行J-LinkFlasher.exe工具，選擇Update選項完成升級

3. 升級完成后重啟調試器并重新連接設備

4.2 驗證與回退機制

1. 燒錄測試

在Keil MDK中重新編譯工程，選擇Flash選項，觀察燒錄過程是否出現異常。

成功標志：

○ 燒錄進度條完整顯示

○ 無內存訪問錯誤提示

○ 目標芯片運行代碼正常

五、技術注釋

1. 版本適配性說明

Keil MDK與J-Link的版本組合需遵循以下規則：

○ MDK 5.38a需搭配J-Link固件V7.80及以上版本

○ JLinkARM.dll版本應與驅動包發布時間同步（建議2023年1月后版本）

○ 安全操作規范

○ 禁止直接刪除驅動文件，應通過覆蓋方式更新

○ 升級前建議備份JLinkARM.dll至backup子目錄

○ 硬件固件升級需保持電源穩定，斷電可能導致設備鎖死

○ 擴展故障排查

若問題仍未解決，可執行以下診斷步驟：

○ 檢查設備管理器中J-Link驅動狀態（右鍵屬性→驅動程序→回滾驅動）

○ 清理Keil臨時文件（路徑：C:Users<用戶名>AppDataLocalARM）

○ 通過JLink.exe -Register命令驗證許可證狀態

六、附錄：版本對照表

Keil MDK版本

推薦J-Link固件

最低驅動版本

適用硬件型號
