首頁 > 資源中心 > FAQ 1、 文檔目標
在嵌入式開發中，生成符合特定需求的二進制文件（bin文件）是常見的任務之一。本文檔旨在解決以下問題：如何在使用Keil MDK工具鏈時，生成指定大小的bin文件，并對未使用的內存區域進行自定義數據填充。這一需求在某些特定場景下尤為重要，例如芯片固件升級、調試過程中區分有效代碼與空白區域等。
通過本文檔，讀者將掌握如何利用MDK的鏈接腳本（scatter file）和鏈接器選項實現上述功能，確保最終生成的bin文件滿足特定的大小要求，并對空白區域進行可控的數據填充。
2、 問題場景
在實際開發中，客戶提出了以下需求：
1. 當前工程編譯生成的bin文件大小為200KB，但目標芯片的總存儲空間為512KB。
2. 客戶希望生成的bin文件能夠擴展到512KB，以充分利用芯片的存儲空間。
3. 對于未使用的空白內存區域，客戶希望能夠指定填充數據（例如0xFF），以便在后續分析或調試中區分有效代碼與未初始化區域。
此類需求常見于以下場景：
● 固件升級：某些硬件平臺要求固件文件必須達到特定大小，否則無法正確加載。
● 調試與驗證：通過填充特定數據，可以更直觀地識別有效代碼范圍和未使用區域，便于問題定位。
● 安全性考慮：未初始化的內存可能包含隨機數據，這些數據可能會與程序中的預期值發生沖突，導致運行不穩定。通過填充固定值（如0xFF），可以有效避免此類問題。
3、軟硬件環境
1）、軟件版本：Keil MDK 5.38a
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

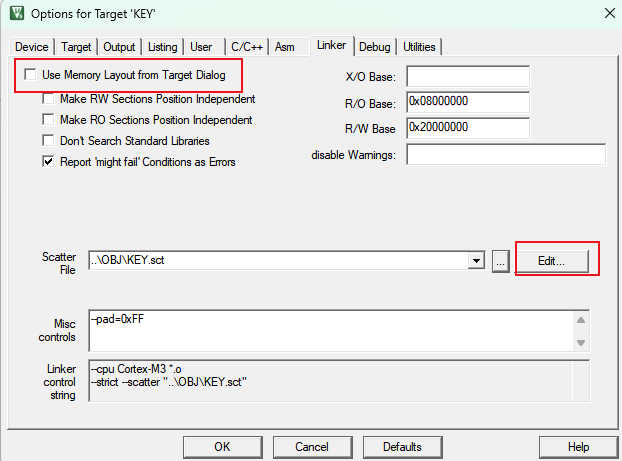

1）、首先，想要達成目的，需要對于散步(.sct)文件進行自定義修改。想要修改散步(.sct)文件需要在options->Linker中取消勾選Use Memory Layout from Target Dialog選項，然后，scatter file的Edit選項會使用，點擊就可以編輯散步(.sct)文件了。（如圖4-1）
圖4-1

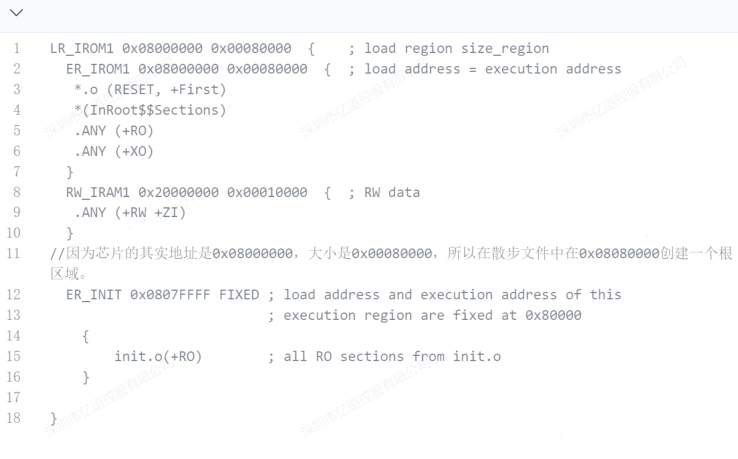

2）、在散步（.sct）文件中使用Fixed關鍵字在接近內存區域的地址位置創建一個根區域。創建之后，對于地址之前的全部空的內存區域都會用“0x00”進行填充。（如圖4-1）
圖4-2

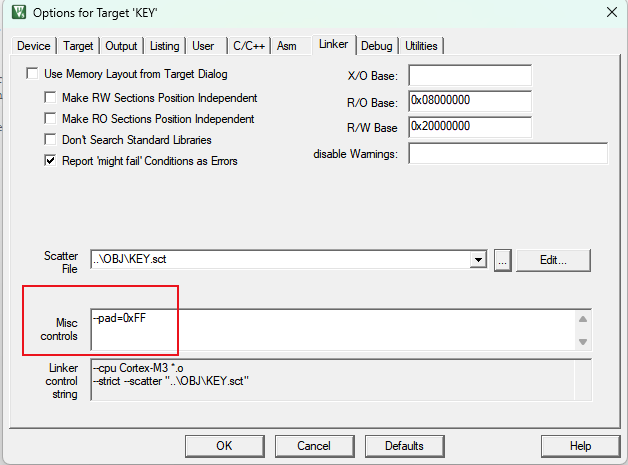

3）、如果想要對于空白區域的指定填充的數據的話，可以在option->Linker的Misc controls中輸入?yún)?shù)“-pad=num”來指定（如圖4-3）。建議指定0xff（注意：在某些情況下，未初始化的內存可能會包含隨機數據，這些數據可能會與程序中的預期數據發生沖突，導致程序運行不穩定或出現錯誤。通過填充0xFF，可以避免這種情況的發生）
圖4-3
4）、然后，去生成bin文件。文件的大小就變成的512K。（如圖4-4）
圖4-4
