首頁 > 資源中心 > FAQ 一、文檔背景
在現代電子設計中，PCB設計的復雜性和仿真需求不斷增加，文件格式轉換過程中出現的數據丟失、格式不兼容和信息錯誤等問題成為工程師們面臨的主要挑戰。Altium Designer 24 推出的 Ansys CoDesigner 插件，通過集成設計和仿真流程，旨在解決這些問題，提高文件格式轉換的效率和正確性，并顯著提升PCB設計和仿真工作的整體效率。

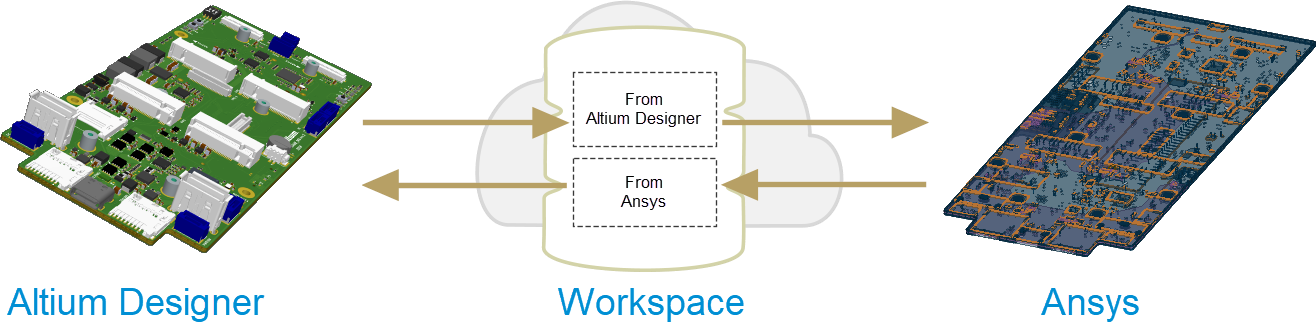

Altium Designer 24 推出的 Ansys CoDesigner 插件，通過無縫集成設計和仿真工具，解決了文件格式轉換中的數據丟失、格式不兼容和信息錯誤等問題，大幅提高了文件格式轉換的效率和正確性。該插件不僅簡化了工作流程，增強了設計和仿真之間的協作，還顯著提升了工程師的工作效率，為高效的PCB設計和仿真提供了強有力的支持。
二、Ansys CoDesigner 使用方式
1. Altium Designer 24 將工程上傳 Altium 365

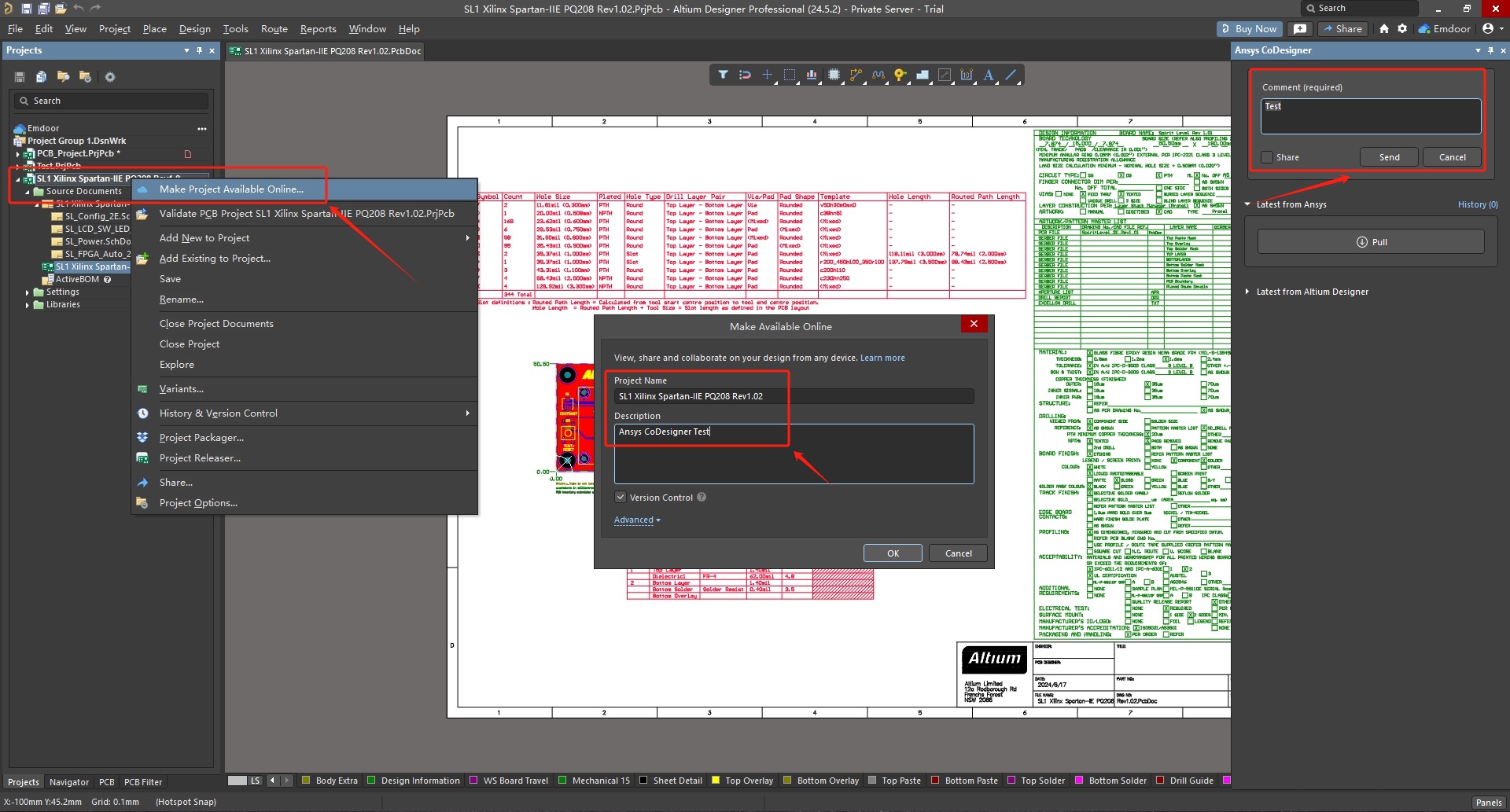

右鍵項目名稱，選擇【Make Project Available Online】

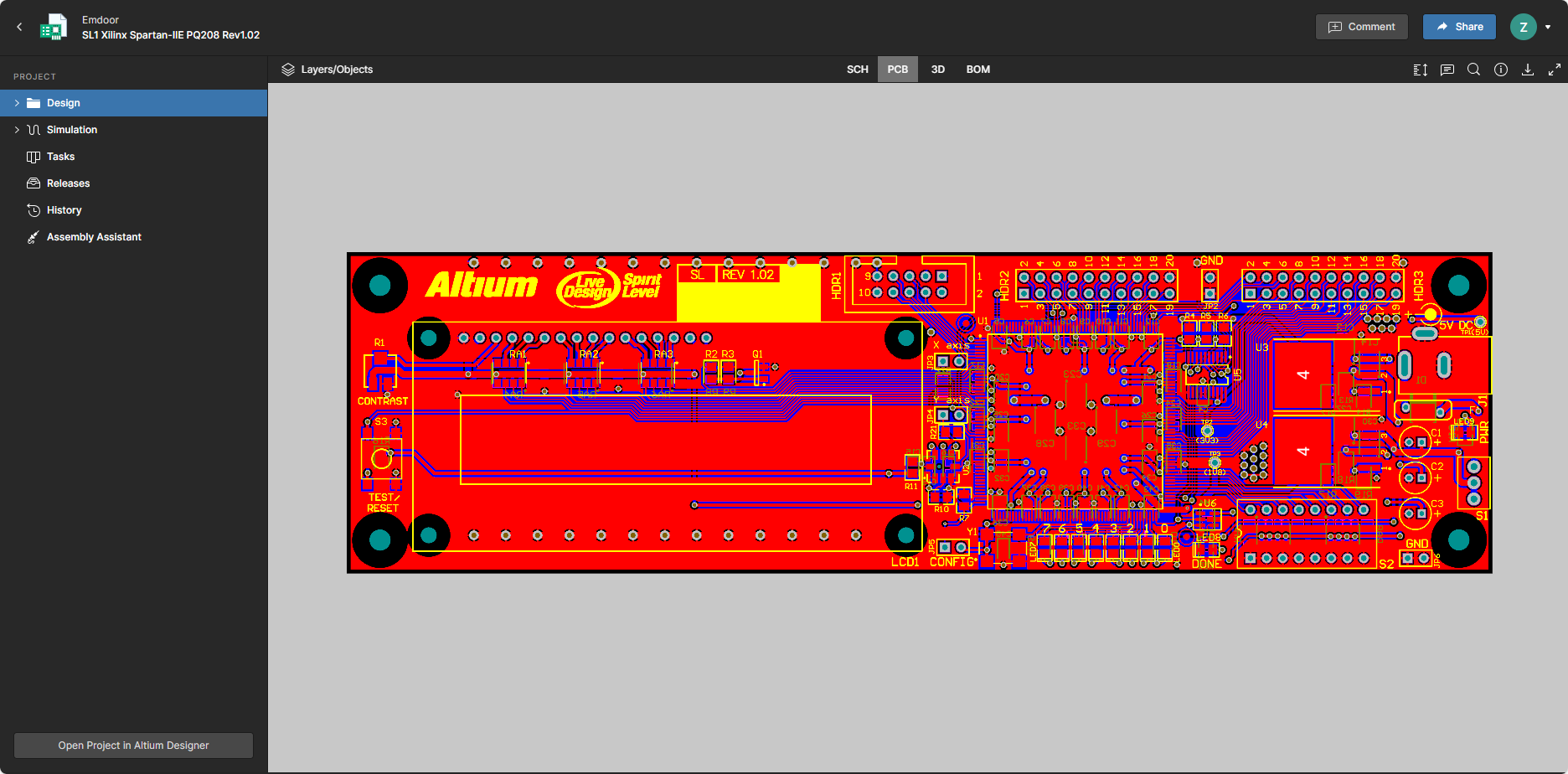

上傳任務完畢后，請通過 Web 進行身份驗證并登錄 Altium 365，以便查閱該項目詳情。
2. Ansys Electronics Desktop 從 Altium365 中拉取工程
首先，需在 Ansys Electronics Desktop (AEDT) 版本 2023 R1 與 2023 R2 環境中集成 Altium Link 插件。關于該插件的獲取與安裝指南，請直接與我們的技術支持團隊聯絡以獲取詳細流程。

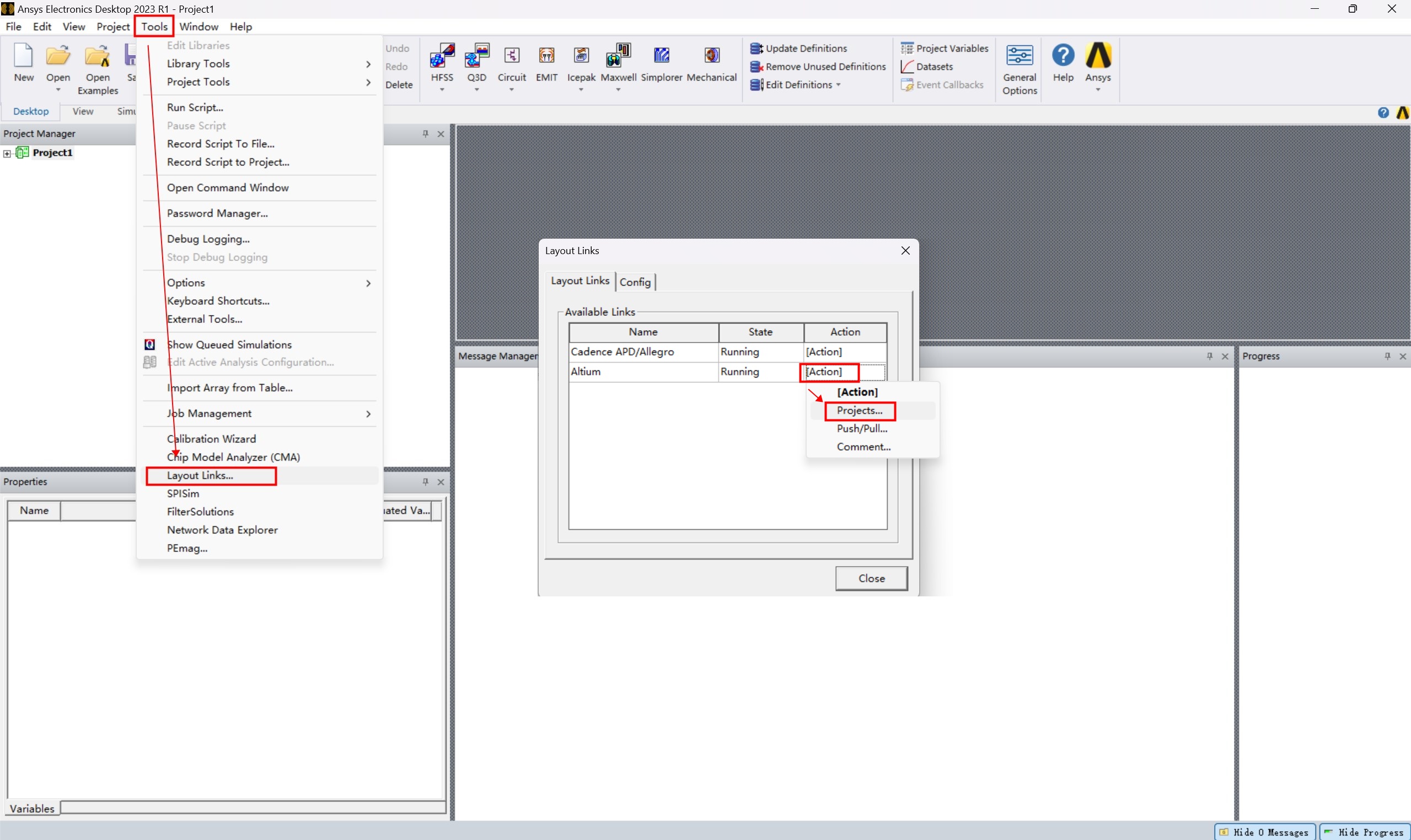

在完成安裝插件后，導航至菜單欄的【Tools】選項，繼而選取【Layout Links】以啟動該功能的對話框。在此界面內，通過依次選擇 Altium 的【Action】菜單并點選【Project】來拉取 Alitum 365 云端中的工程文件。

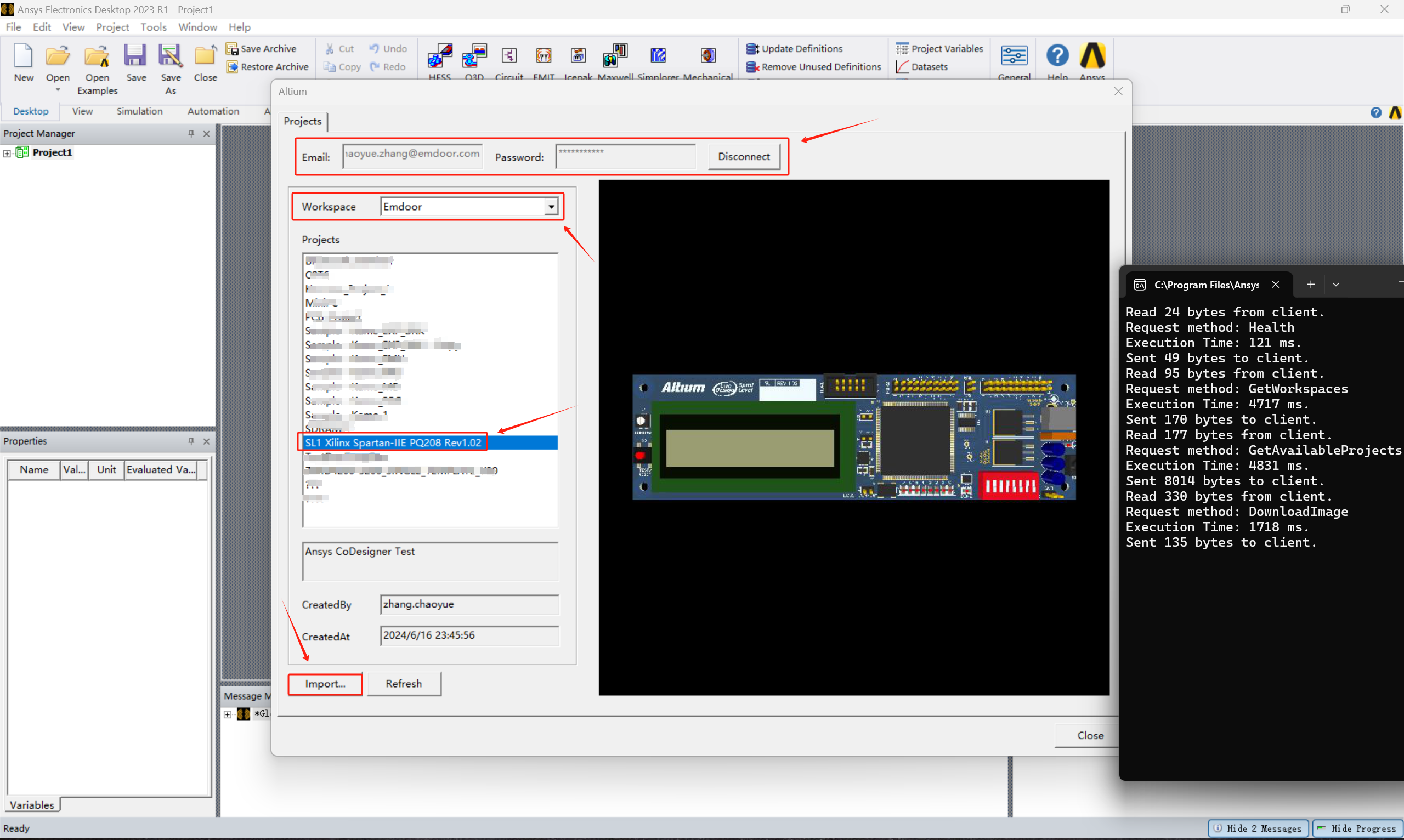

在當前對話框下，通過驗證您的 AltiumLive 憑證可以實現與 Altium 365 平臺的無縫對接。導航至 Workspace，并進一步選擇 Projects 分類。隨后，點擊【Import】功能，旨在將指定工程項目導入當前工作環境之中。

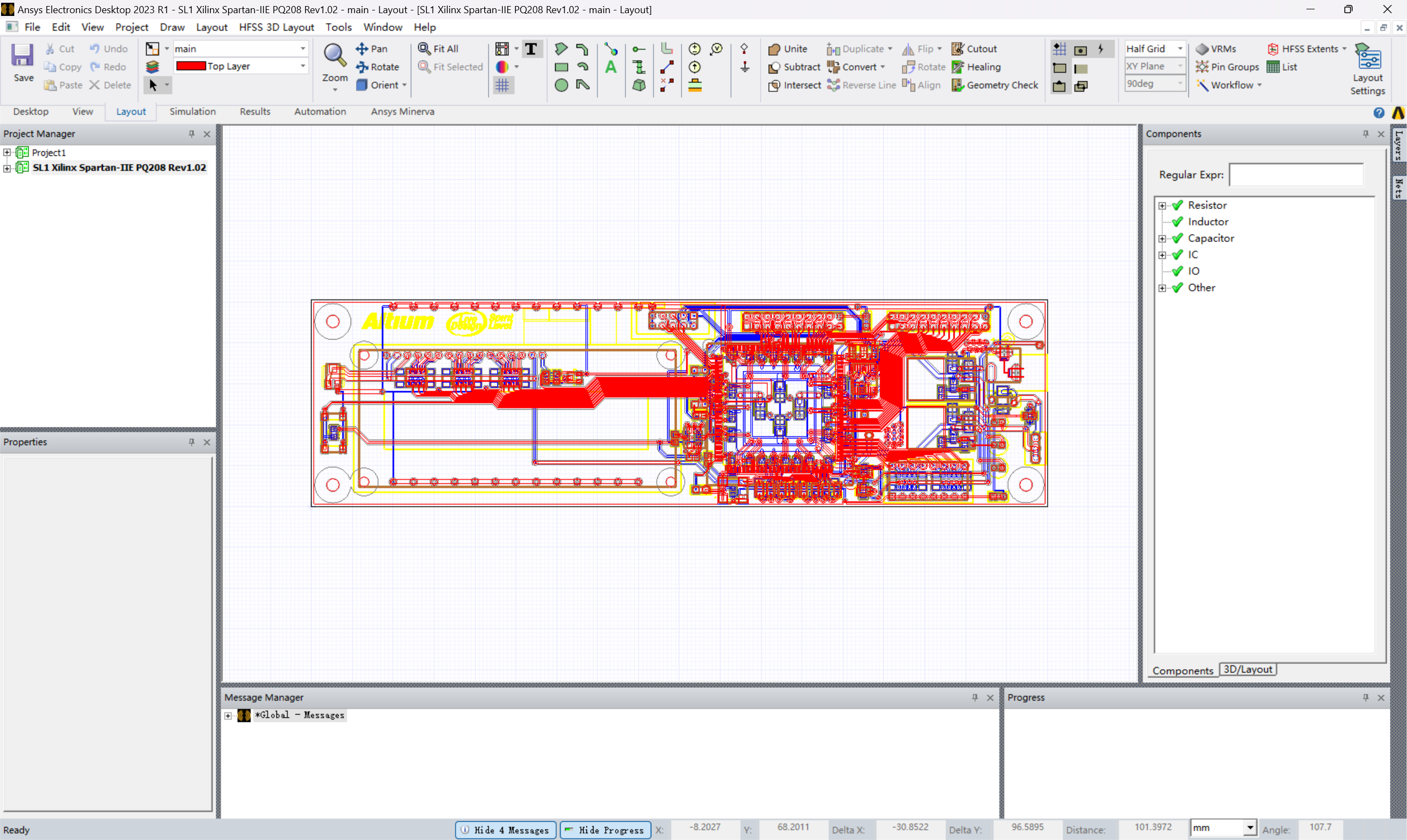

當前 PCB 文件已完成導入，用戶執行必要的 PCB 仿真任務，以優化和驗證設計性能?？梢陨钊敕治鯬CB（印刷電路板）的電氣特性，確保信號完整性、電源完整性及電磁兼容性等關鍵指標滿足項目要求。此過程不僅是對設計可行性的驗證步驟，也是提升產品可靠性和加速產品開發周期的關鍵環節。
3. Ansys Electronics Desktop 推送仿真結果
仿真工程師做好仿真工作后，導航至菜單欄的【Tools】選項，繼而選取【Layout Links】以啟動該功能的對話框。在對話框內，通過依次選擇 Altium 的【Action】菜單并點選【Push/Pull】

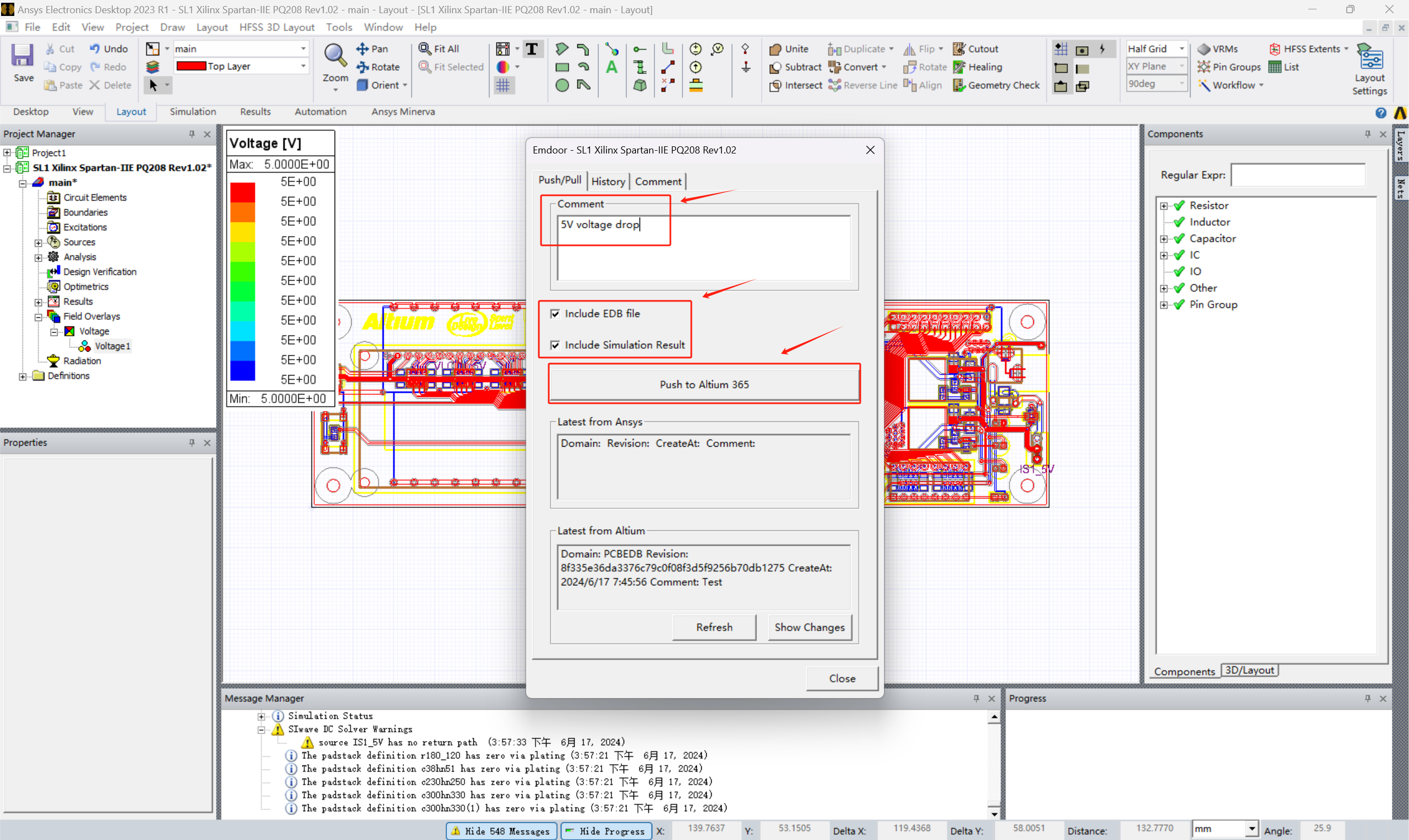

在傳輸窗口【Comment】下描述測試內容或者問題情況，勾選導出 EDB 文件和仿真結果，點擊【Push to Altium 365】，將信息傳送回 Altium Designer 24。
在【Comment】傳輸窗口中，詳細闡述測試參數、觀測內容或具體問題情境。隨后，選中導出EDB）文件及仿真結果。最后，點擊【Push to Altium 365】指令，以安全高效的方式將這批經細化處理的數據包同步回 Altium Designer 24 平臺，實現設計環境間的信息無縫對接與高端協同作業。此舉不僅優化了設計驗證流程，還促進了團隊間的信息透明度與工作流集成度。
4. Altium Designer 24 查看仿真報告

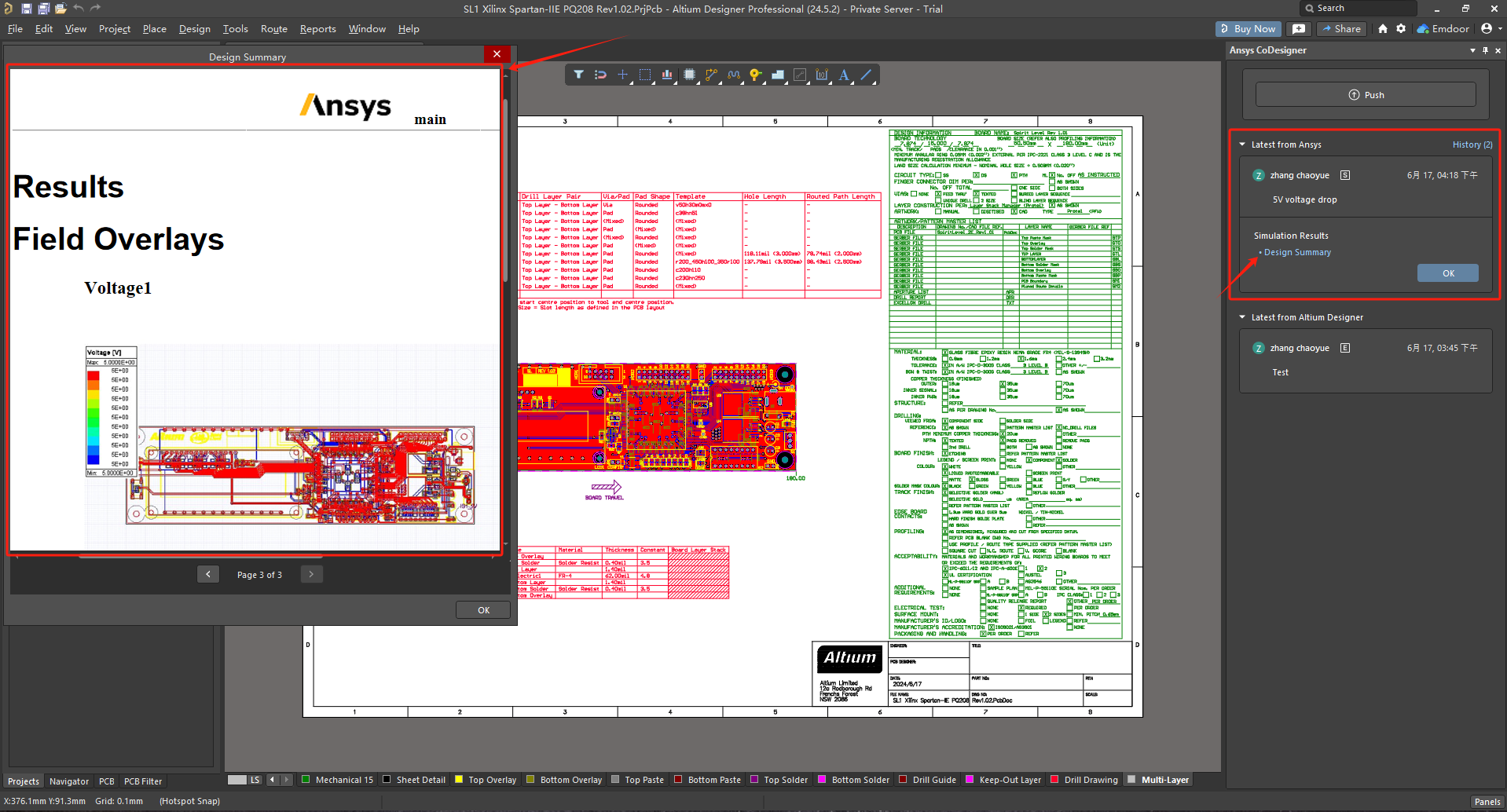

在完成上一階段的 AEDT 進行仿真分析之后，通過將詳盡的仿真報告集成至Altium 365平臺，我們實現了仿真數據的云同步。隨后，在返回至 Altium Designer 24 的環境中，在 Ansys Codesigner 模塊下，仿真工程師的細致點評與仿真輸出報告隨即出現。在此基礎上，僅需點擊【Simulation Results】下的【Design Summary】按鈕，即可即時開啟并深入探究仿真結果的詳細概覽，這一過程不僅促進了設計與仿真環節間的無縫銜接，還極大地提升了工作效率及設計驗證的精確性。
三、討論
AEDT 中修改 Layout 設計數據可以回傳么？
Altium Designer 24 與 Ansys Electronics Desktop 二者間構建了一種協同作業的伙伴關系，它們在電子設計工作流程中扮演著互補而非替代的角色。Altium Designer 24 專精于印刷電路板（PCB）的設計與布局優化，提供高效能的電路設計解決方案；而 Ansys Electronics Desktop 則以其在電磁場仿真及信號完整性分析領域的深厚造詣，專注于對已完成的PCB設計進行深度仿真驗證與性能優化，確保設計的可行性和可靠性。
這一協同作業模式通過Altium 365平臺得以強化，它作為一個集成的云端協作樞紐，促進了設計數據在Altium Designer 24與Ansys Electronics Desktop之間的無縫傳輸與版本控制，確保了設計迭代過程中的數據一致性與連續性。盡管兩者間的數據交換機制實現了緊密合作，但各自獨特的功能模塊和專業領域劃分，明確了它們無法跨越軟件界限直接執行對方的核心設計操作，而是通過高度專業化分工，共同推動從概念到成品的高效電子產品開發流程。
四、總結
Altium與Ansys的集成應用不僅能夠催化電子設計流程的加速進程，而且能顯著增強設計的精確度與可靠性維度。鑒于技術領域的持續演進，這一協同設計策略勢必將成為電子工程界的新興基準典范。
具體而言，Altium，作為一款先進的電路設計軟件平臺，擅長于高速電路設計、多層板布局以及復雜的元件管理，而Ansys，則憑借其在仿真分析領域的深厚積淀，專精于提供詳盡的電磁兼容性（EMC）、熱管理和結構完整性分析。兩者的協同作業，實質上搭建了一座橋梁，聯通了從概念設計到成品驗證的各個環節，確保電子系統設計既高效又穩健。
此集成框架通過前端Altium完成精細的電路布局與布線，隨后利用Ansys的強大仿真能力對設計進行深入的物理行為分析，包括但不限于信號完整性和電源完整性評估，以及潛在的熱效應和機械應力測試。這一系列操作顯著縮減了傳統設計-原型-測試循環中的迭代次數，從而減少了開發成本并縮短了產品上市時間。
更重要的是，該協同模式使設計工程師能夠在設計初期識別并解決潛在問題，而非在后期階段面對昂貴的修正或召回，這無疑是對設計可靠性和整體項目成功率的實質性提升。因此，展望未來，Altium與Ansys的綜合運用不僅是技術創新的直接反映，更是順應電子設計自動化（EDA）領域發展趨勢，邁向更高效、精確設計實踐的必然路徑。
