首頁 > 資源中心 > FAQ 捕捉柵格（Snap）：其作用是控制光標每次移動的距離，設置大小合適的捕捉柵格可以更加方便實現捕捉和對齊。
捕捉柵格不是可視柵格；如果捕捉柵格設定值是10mil，鼠標的光標拖動零件引腳，距離可視柵格在10mil范圍之內時，零件引腳自動地準確跳到附近的可視柵格上。
捕捉柵格也叫跳轉柵格，捕捉柵格是看不到的。
在原理圖庫編輯界面按快捷鍵G,可在10mil/50mil/100mil之間循環切換。

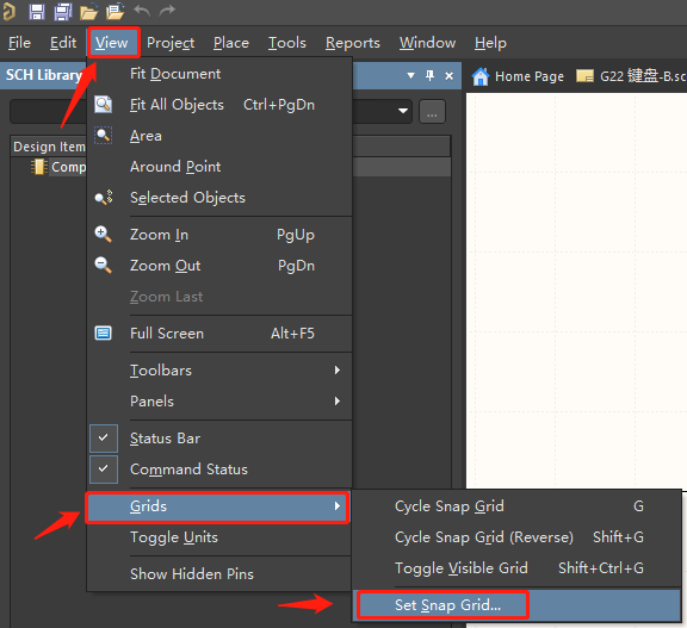

也可以在菜單中選擇View-->Grids-->Set Snap Grid... 進行設置。
