- PCB封裝中設置的參考點,是每個封裝單獨設置的幾何原點。當用戶選中某個元器件或者是移動這個元器件時,光標會總動跳轉到這個參考點的位置,方便移動和對齊元器件。
- 設置PCB封裝中參考點的步驟如下:

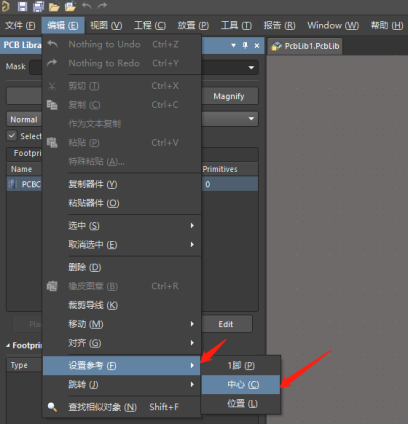

執行菜單欄中的“編輯”--> “設置參考”-->“1腳”/“中心”/“位置”,即可實現將參考點設置在封裝的1腳、中心以及任意位置。
