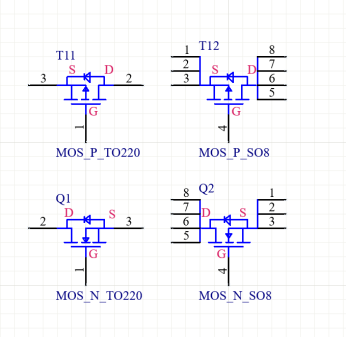

原理圖元件管腳和PCB封裝管腳，一般是一對一映射關系。但有些器件由于散熱的需求，在原理圖中的一個管腳，在PCB封裝中對應多個管腳。例如MOS管原理圖中用三個管腳就可以清楚表達了，但封裝卻存在TO-220 、SO-8等多種封裝。

原理圖中只有3個管腳，封裝卻有8個管腳。在以往的處理方式，往往需要繪制兩個原理圖符號，用于匹配兩個管腳封裝。而管腳映射功能卻可以很好的解決這個問題，在添加封裝時可以進行管腳映射。
