【Altium】規則設置PCB間距與爬電距離的方法-2022

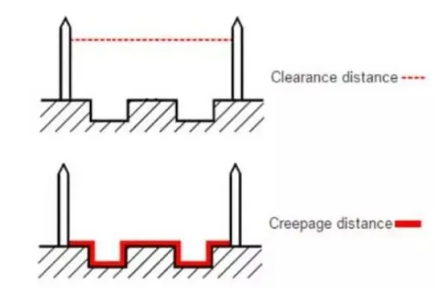

在進行規則設置時,電氣類規則中PCB間距(Clearance)和爬電距離(Creepage Distance)的區別如下:


PCB間距:在兩個導電對象之間或?qū)щ妼ο笈c設備防護界面之間測得的最短空間距離。即在保證電氣性能穩定和安全的情況下,通過空氣能實現絕緣的最短距離。

爬電距離:沿著絕緣材料表面測量的兩個導電對象之間或?qū)щ妼ο笈c設備防護界面之間的最短路徑。

一般來說,爬電距離要求的數值比電氣間隙要求的數值要大,布線時須同時滿足這兩者的要求(即要考慮表面的距離,還要考慮空間的距離),開槽(槽寬應大于1mm)只能增加表面距離即爬電距離而不能增加電氣間距。

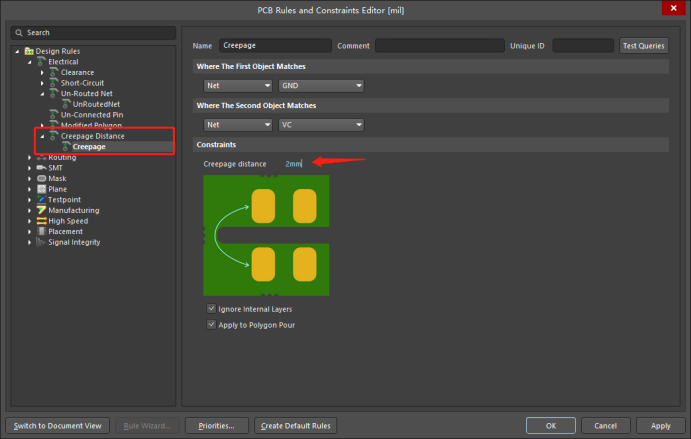

以下是爬電距離的設置界面。
