自AD18開始，PCB中Keep-Out的放置對比之前的版本有了較大的改動，以前的版本Keep-Out是可以在Keep-Out層直接放置的，并且在屬性中，可以將任何層的布線改為Keep-Out層。從AD18開始，Keep-Out被當做不同于其他布線的一個元素存在，無法再將其他層的布線改為Keep-Out。Keep-Out可以被放置到不同的層，或者Keep-Out層。放置在任何層的Keep-Out僅對該層有效，而放置在Keep-Out層的線，對所有層都有效。

目前Keep-Out的放置方法為：

1. 先切換到Keep-Out層，執(zhí)行菜單中的“放置”——“Keepout”——（選擇放置的形狀或線徑），即可正常放置Keepout線，放置后可以對其所在層進行更改以決定該Keep-out對那個層有效。

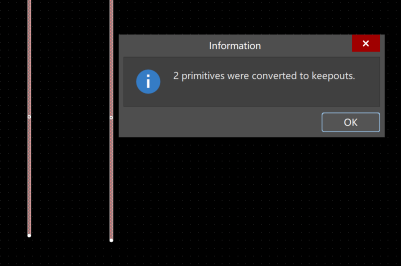

2. 另一種方法可以將電氣層的線轉換為Keep-out。選中電器層需要轉換的線，執(zhí)行菜單欄“Tools”——“Convert”——“Convert Selected Primitives to Keepouts”，即可將選中的線裝換為帶有Keep-Out屬性的線。
