在PCB設計中，如何進行總線式布線？

總線式布線就是對多個網絡同時進行布線，這樣的布線有幾個好處：

1. 同時多網絡布線，節省時間

2. 線型一致

3. 布線路徑一致

4. 線間距一致

具體操作步驟如下：

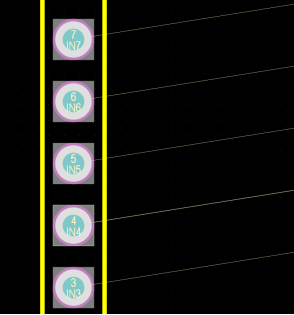

1. 按住shift分別選中需要同時布線的焊盤

2. 鼠標右擊交互式布線圖標，選中Interactive Multi-Routing

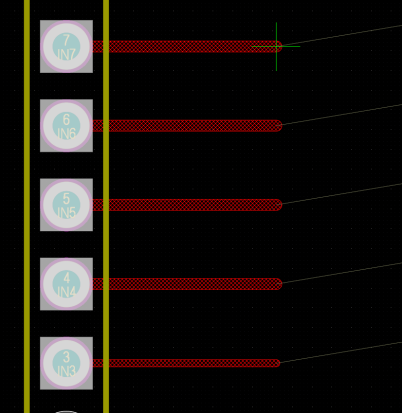

3. 選中之前的任意一個焊盤，引出導線，拖拽導線進行布線即可
