在繪制原理圖時，經常會遇到功能模塊復用的情況。利用器件頁面符進行功能模塊的復用。

設置步驟如下：

1） 設置“器件頁面符”路徑。

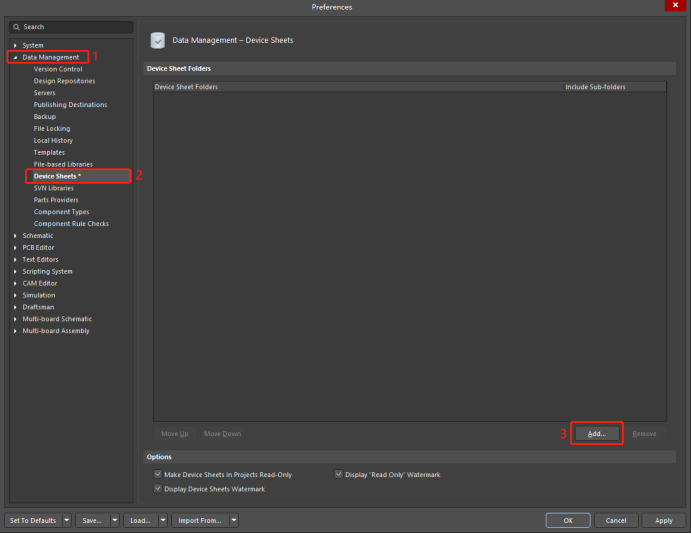

優選項-->Data Management-->Device Sheets,點擊Add;

選擇路徑，然后點擊OK確認。

2） 需要復用的原理圖。

把需要復用的原理圖，拷貝到剛才設置的路徑內。

3） 使用原理圖。

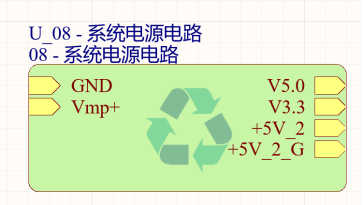

在繪制原理圖時，點擊菜單Place-->Device Sheet Symbol，選擇需要放置的器件頁面符號即可
