首頁 > 資源中心 > FAQ 要實現差分布線首先要設置差分對，可以在原理圖中設置或者在PCB中設置。在原理圖中設置方法如下：

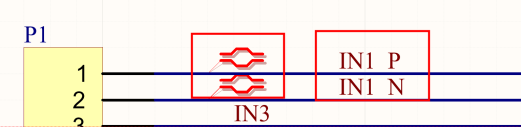

給導線放置差分對標記，然后定義網絡，網絡名必須以_P和_N為后綴，這樣才能正確標記。

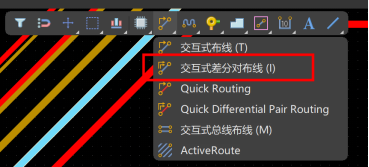

然后將網絡關系導入至PCB，在PCB中，使用差分布線命令，可以實現差分布線。
在PCB中設置差分對的方法如下：

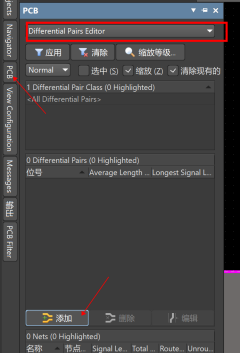

打開PCB標簽，選中差分對選項，點擊“添加”按鈕，打開差分對編輯器

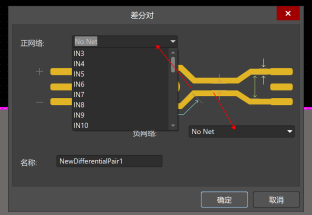

選擇正網絡和負網絡

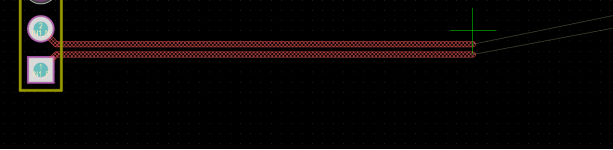

設置完后可以看到對應的網絡變程差分網絡，此時再使用差分布線命令，即可實現差分布線
