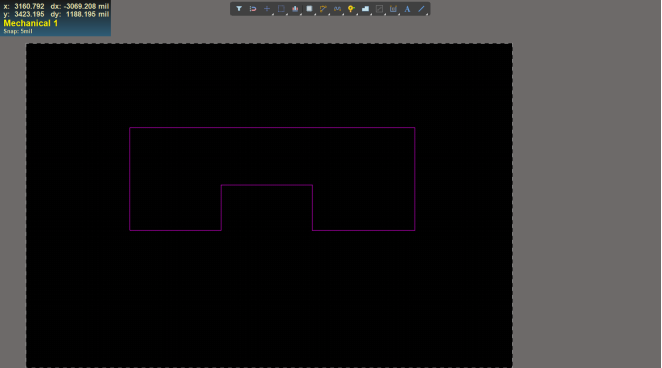

首頁 > 資源中心 > FAQ 新建一個PCB圖紙，在機械層進行板框的一個切割。
框選中邊框。

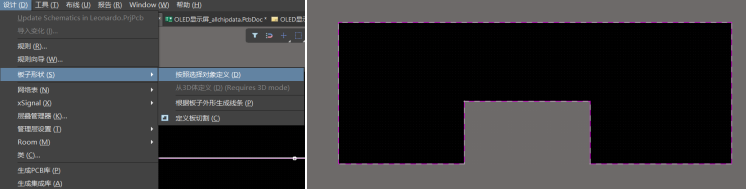

在設計菜單欄→板子形狀→按照選擇對象定義。
在設計菜單欄→打開層疊管理器。
在層疊管理器界面中選擇剛?cè)嵩O(shè)計設置。

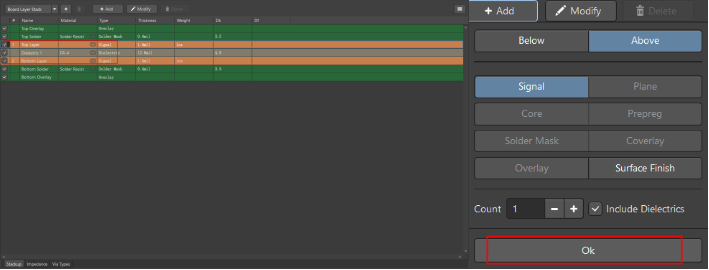

點擊中間的層疊后，在上方有個“+Add”點擊后，在彈出的頁面點擊“OK”。
點擊“+”添加一個屬性卡。

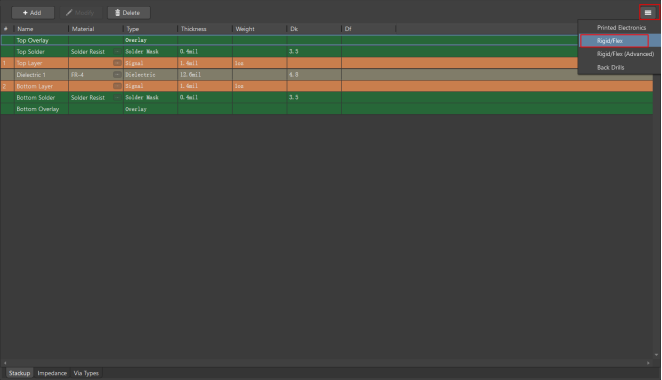

在出現新的界面中，將勾選取消，保留柔性設計的層疊結構。
打開屬性面板，將Is Flax選項勾選。層疊管理器的設置完成要記得點擊保存或者Ctrl+S。

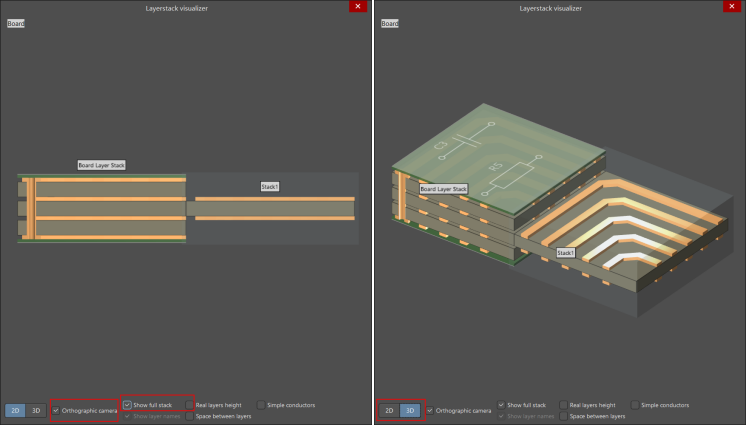

在工具欄下“圖層堆?？梢暬鳌?，可以對剛?cè)嵩O(shè)計的層棧情況進行一個預覽。
將選項框勾選?？梢赃M行2D和3D模式的切換，對層棧情況進行預覽。
回到PCB圖紙中，在視圖菜單欄下，進入板子規劃模式。
在設計菜單欄下，放置定義分割線。
雙擊剛性區域，在彈出的對話框中，勾選“3D鎖定”。

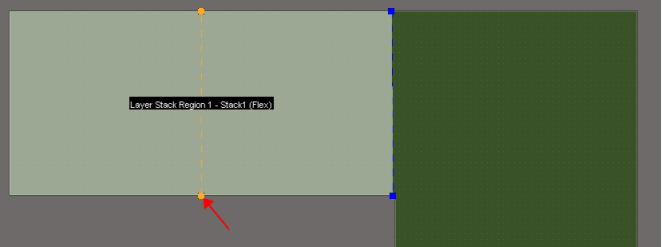

雙擊柔性區域，在彈出的對話框中，在層棧的下拉選項中選擇柔性設置。
在視圖菜單欄下，切換到3維模式。按快捷鍵“5”就可以看到柔性區域的彎曲效果。

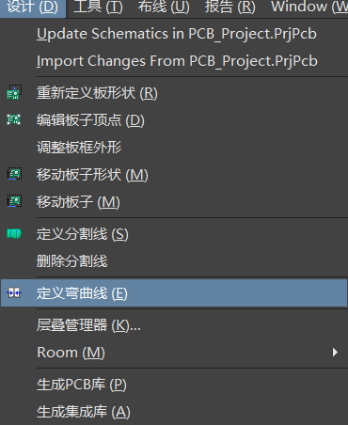

想要實現多個彎曲，在板子規劃模式下，添加設計菜單欄下的定義彎曲線放置。

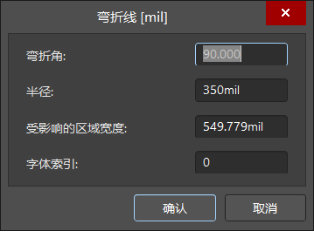

想要實現彎曲角度、彎折寬度的改變，在選中區域模式下，雙擊彎折線，在彈出的對話框中進行修改。
