首頁 > 資源中心 > FAQ 陣列式粘貼可以一次把復制的對象粘貼出多個排列成圓形或線性陣列的對象。

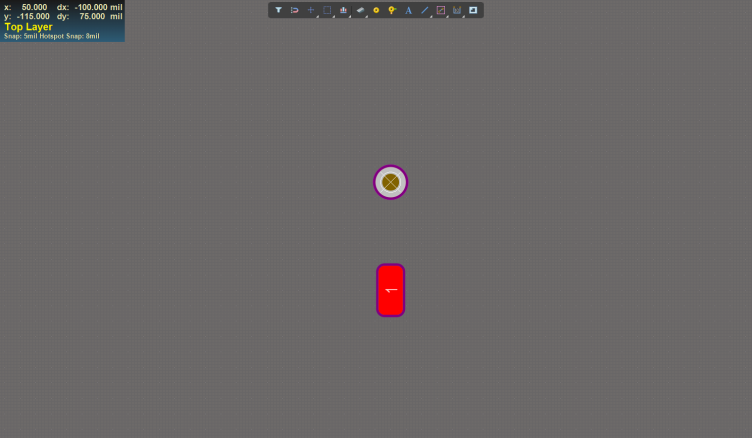

進入Pcblib文件中，選中焊盤進行復制操作。

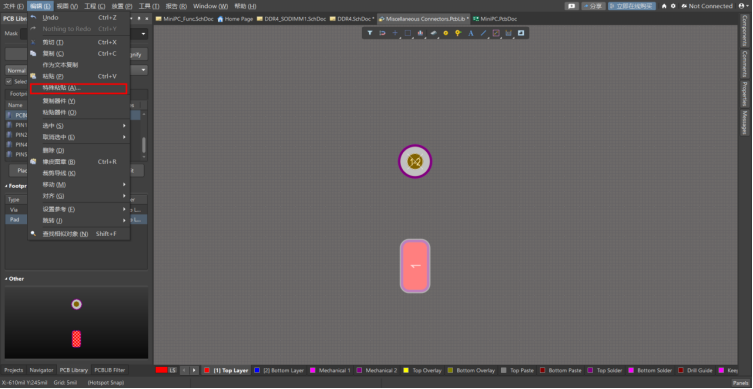

“編輯”菜單欄下選擇【特殊粘貼】。

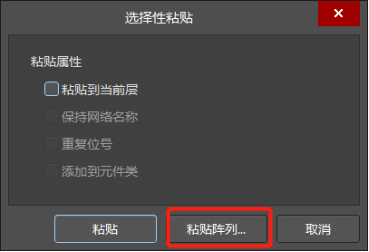

點擊粘貼陣列。

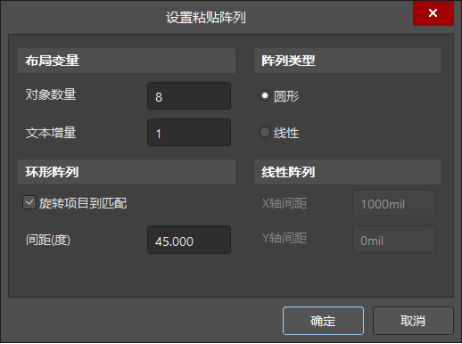

在彈出的“設置粘貼陣列”對話框中輸入需要的參數，即可把復制的對象粘貼出多個排列成圓形或線性陣列的對象。
- 對象數量：要粘貼的對象數量。
- 文本增量：輸入正/負數值，以設置文本的自動遞增/遞減。
- 間距：進行圓形陣列時需要設置的對象角度，間距×對象數量=360°。

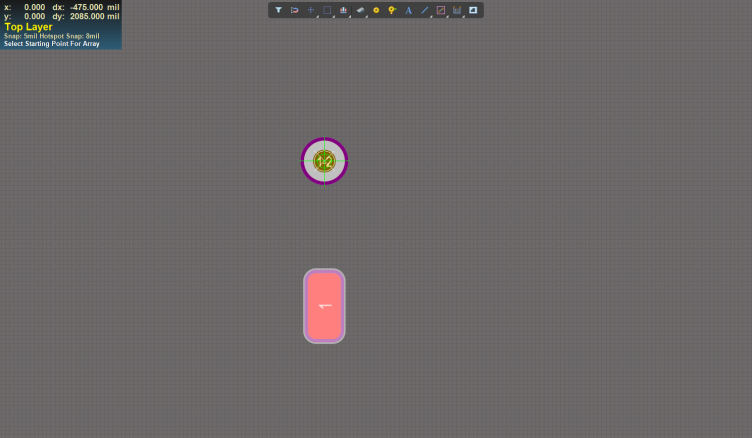

“設置粘貼陣列”對話框點擊【確定】后，光標變?yōu)榫G色十字，需要點擊兩次，第一次點擊過孔中心，第二次點擊焊盤中心。

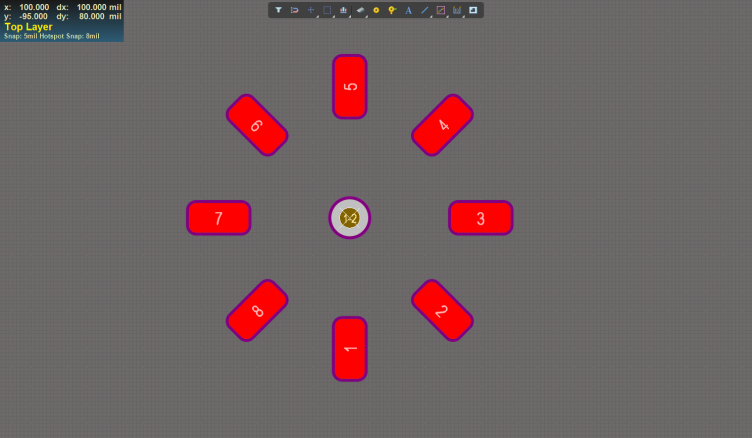

環形陣列粘貼效果圖。

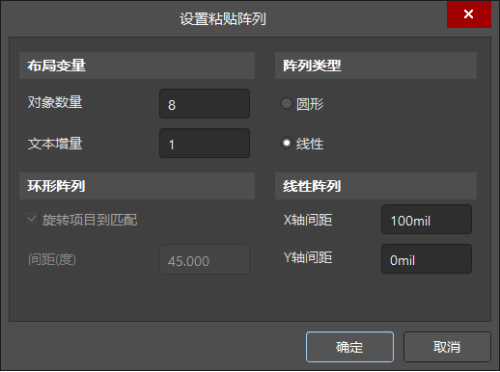

陣列類型為線性時，需要按實際情況修改一下間距。

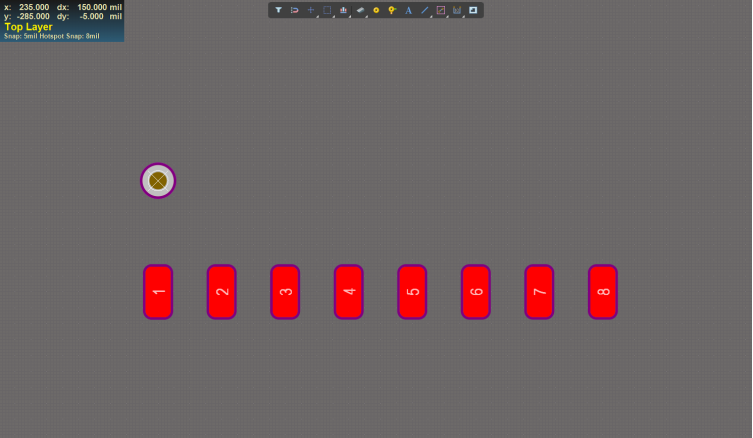

線性陣列粘貼效果圖。
