拖動元件時，按“N”可以切換飛線的連接狀態，分別為：

- 隱藏（無網絡連線）

- 焊盤到焊盤的連接

- 中斷（路由布線到路由布線）

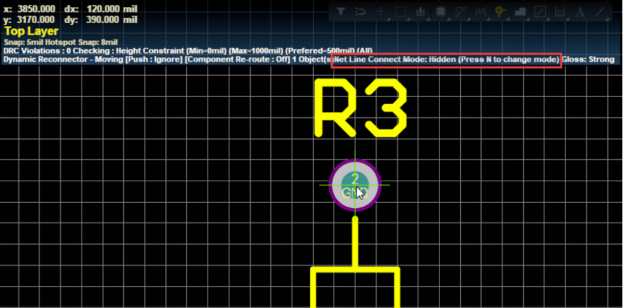

可以在左上角的顯示欄HUD中查看當前模式，確定是否選擇了隱藏模式。

如果所移動的元器件有大量焊盤和網絡連接飛線，也會出現飛線消失的問題。這和軟件的顯示設置有關，具體設置可參考下面步驟調整：

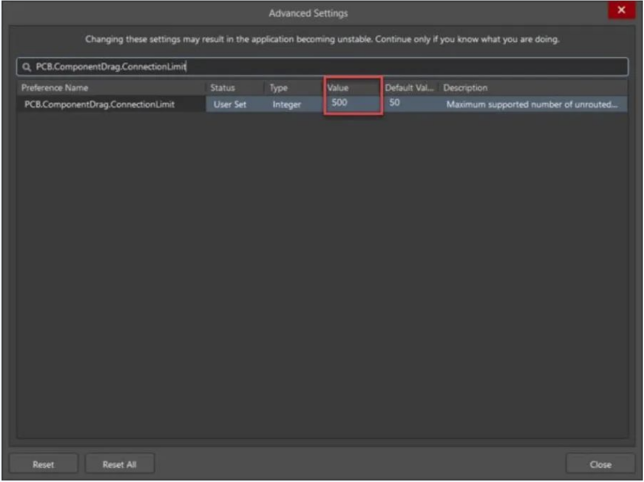

Preferences—System—General--Advanced button—然后進行搜索 PCB.ComponentDrag.ConnectionLimit--將值增加到500。

如果需要在使用 編輯--移動--元器件時飛線隨元器件一起移動，就像在PCB編輯器中單擊并拖動元器件時一樣，"Comp Drag"必須設置為"None"。設置方法為：Preferences--PCB Editor—General--Other (section)--Comp Drag ，設置為"None"。無論哪種方式，完成后，它們都會顯示在元器件上。

如果元器件焊盤上已完成路由布線，那么：

- None設置：拖動時將顯示連接飛線，但track不會移動。

- Connected Tracks 設置：track將隨元件一起移動。
