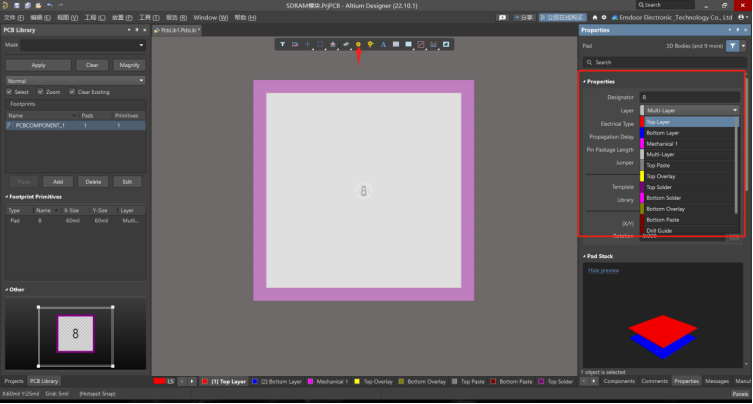

首頁 > 資源中心 > FAQ 點擊工具欄中“放置焊盤”，點擊放置在界面中的焊盤進去屬性面板。

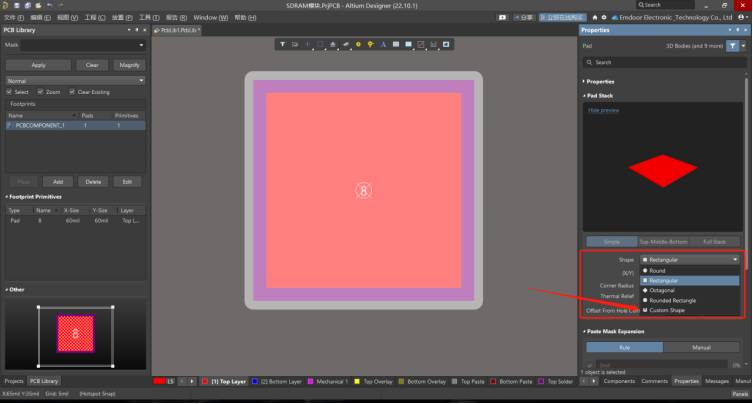

在屬性面板中修改焊盤的基本信息、層結構（Top Layer）。在焊盤形狀中有四種基本樣式和自定義樣式。接下來講解焊盤的自定義樣式設置。

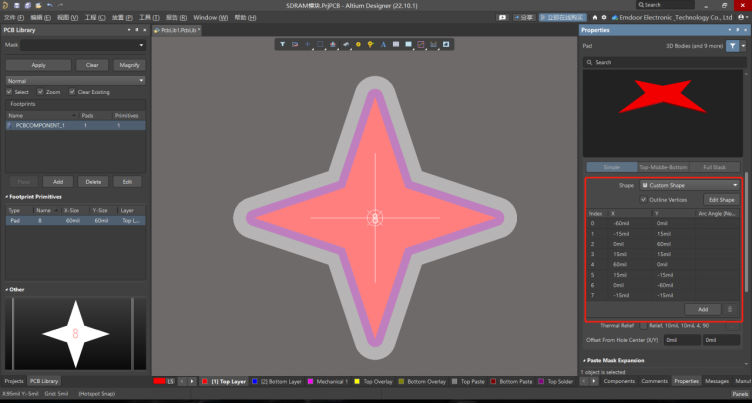

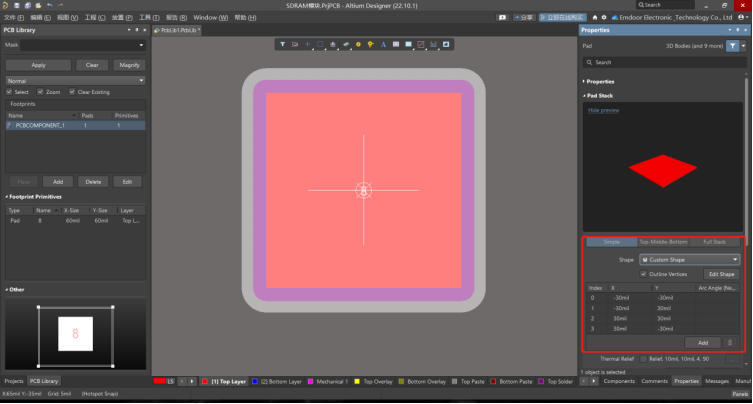

在自定義樣式中，我們需要知道的信息就是每個點的位置信息，這里是四個點（點擊Add添加點的數量），點是從左下角開始，順時針旋轉的順序排列。
注：添加一些規則的圖型相對簡單，對于不規則焊盤的話相對使用繁瑣，接下來介紹更為快捷簡單的方法。

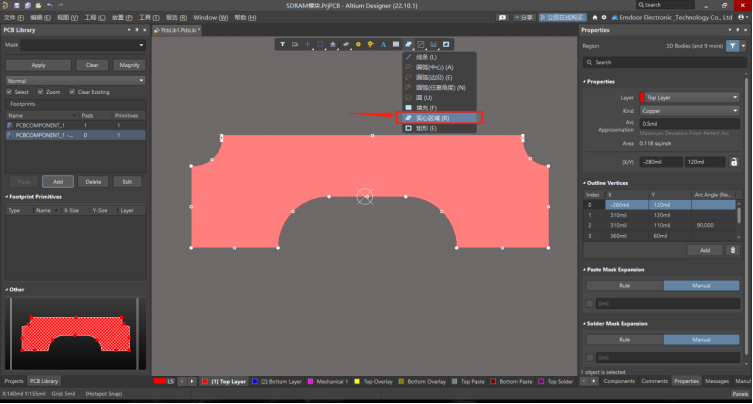

使用工具欄下的“實心區域”繪制一個不規則形狀。
對繪制形狀右鍵點擊，【Pad?Actions】【Add Selected Region to Custom Pad】，將該區域快速創建為焊盤。

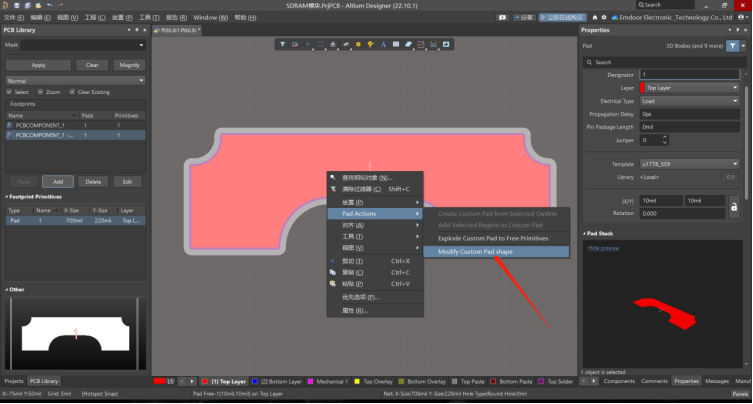

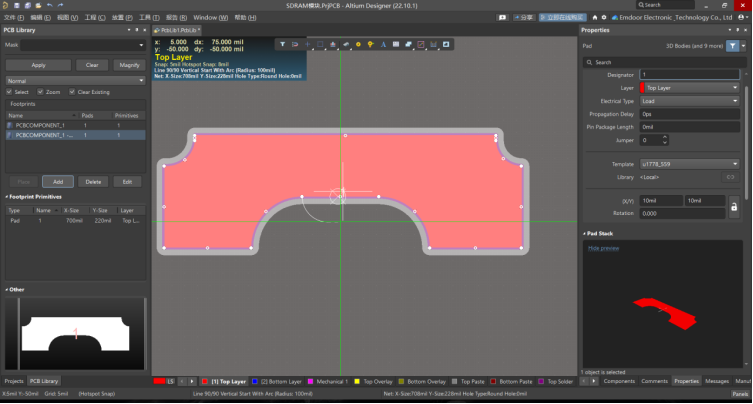

【Modify Custom Pad shape】可以對快速生成的焊盤外形二次修改。

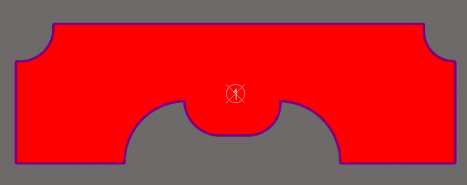

以上就是如何制作異形焊盤的操作步驟。
