首頁 > 資源中心 > FAQ 為什么在DRC檢測中啟用了檢查未連接的網絡，但是運行DRC檢測依然沒有查出。
檢測未布線網絡的方法有多種：

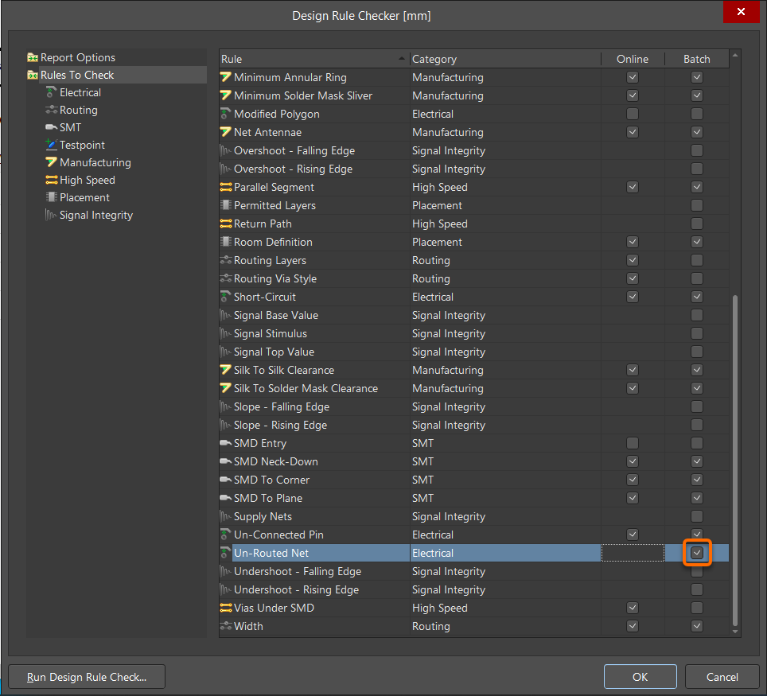

1. 進入菜單Tools ??Design Rule Check，選擇左側窗格中的選項卡"Rules To Check"，然后選中底部的“Un-Routed Net”規則，并啟用"Batch"復選框。單擊左下角的按鈕“Run Design Rule Check...”。請注意，Batch選項不適用于在線實時規則檢查Online DRC。運行DRC后，錯誤標記將顯示在PCB上。你可以使用Tools ??Reset Error Markers 以刪除這些標記。

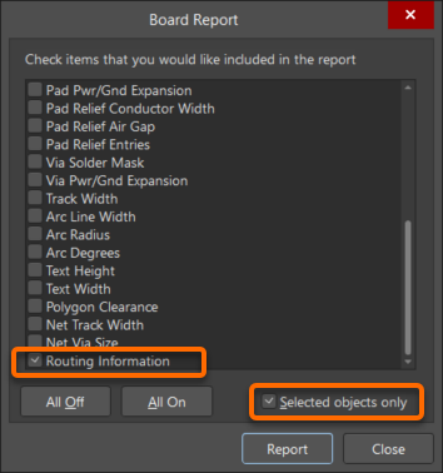

2.進入菜單Reports ??Board Information，啟用"Routing Information"復選框，同時啟用"Selected objects only"復選框，最后點擊Report按鈕輸出報告。

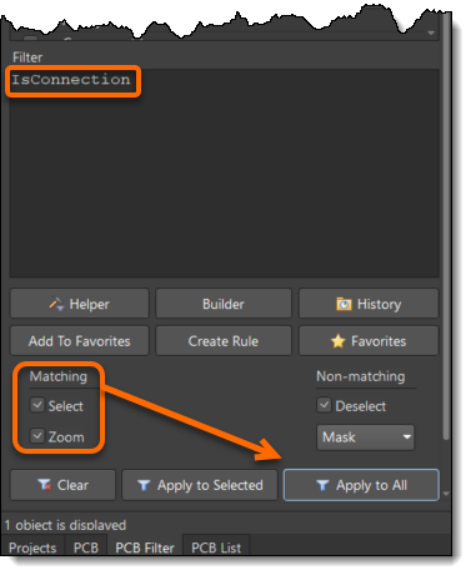

3.打開PCB Filter面板，在Filter區域鍵入IsConnection語句，點擊按鈕“Apply to All”，將顯示PCB上所有的架空線（連接線）。
