首頁 > 資源中心 > FAQ （1） 輸出Gerber文件

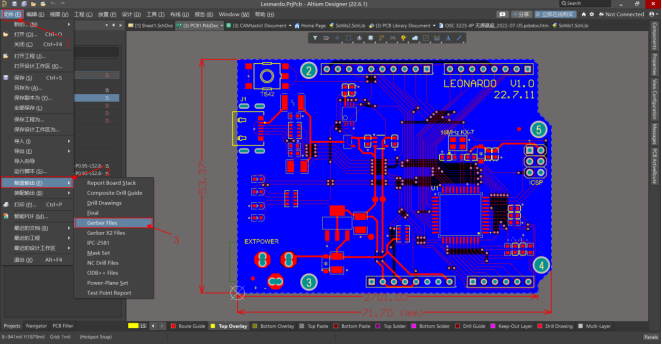

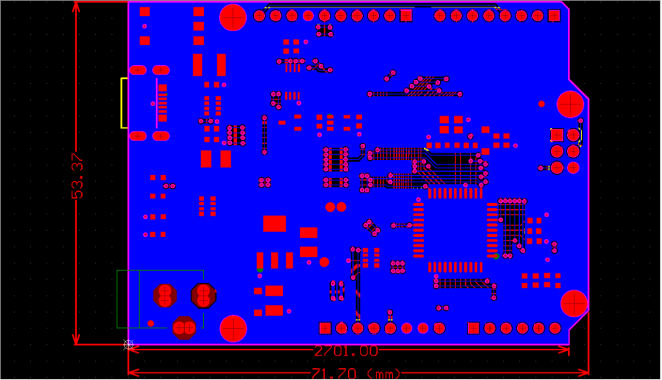

PCB文件界面中，菜單欄“文件”→“制造輸出”→Gerber File命令
在跳出的界面中，要將五個選項卡進行修改。

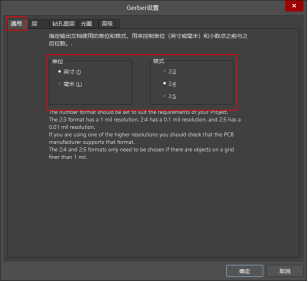

通用選項卡中，單位是“英寸”；格式為“2：4”。

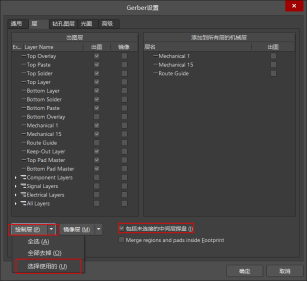

層選項卡中，在繪制層下拉框中選擇使用的，勾選“包括未連接的中間層焊盤”。

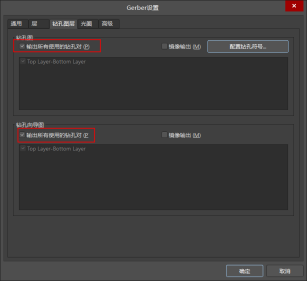

鉆孔圖層選項卡中，在鉆孔圖和鉆孔向?qū)D中勾選“輸出所有使用的鉆孔對”。

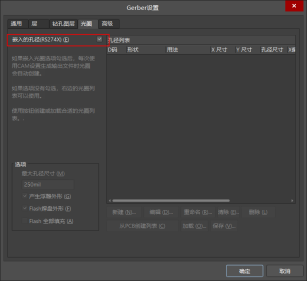

光圈選項卡中，勾選“嵌入的孔徑（RS274X）”。

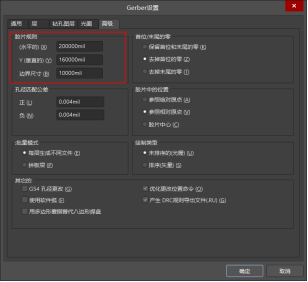

高級選項卡中，“膠片規則”設置三個數值上在末尾加“0”（來增加文件輸出面積），其余都為默認值。
點擊“確定”，即可得到Gerber Files輸出預覽圖。
（2） 輸出NC Drill Files（鉆孔文件）

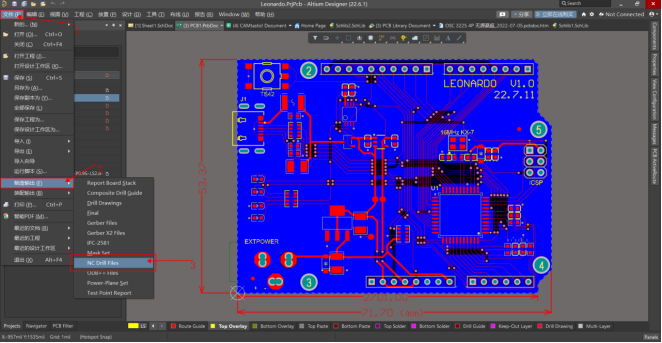

回到PCB文件界面中，菜單欄“文件”→“制造輸出”→NC Drill Files命令。

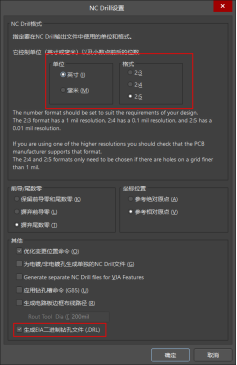

在彈出的“NC Drill設置”的對話框中，單位選擇“英寸”，格式選擇“2：5”，勾選中最底下的“生成EIA二進制鉆孔文件”。點擊確定。
會跳出導入鉆孔數據的窗口，繼續點擊確定就可以。

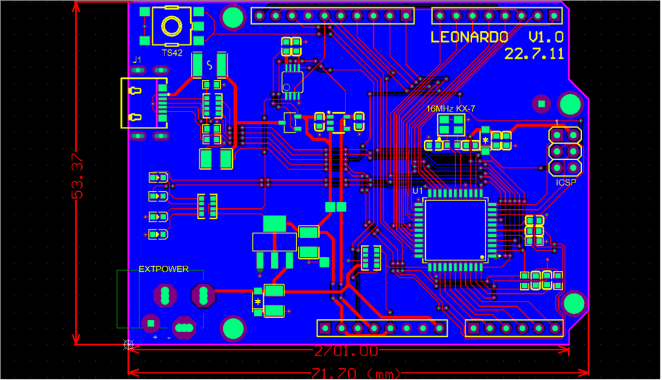

這個為鉆孔文件的效果圖。
（3） 輸出Test Point Report（IPC網表文件）

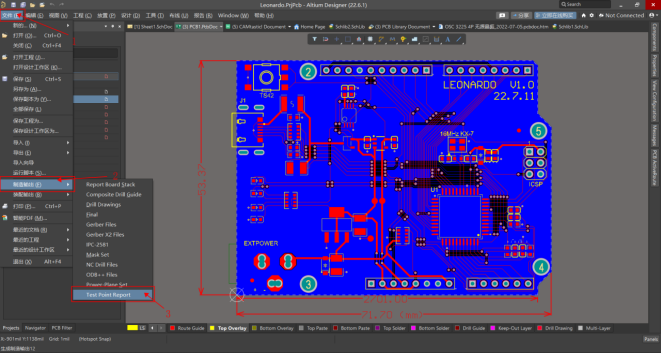

回到PCB文件界面中，菜單欄“文件”→“制造輸出”→Test Point Report命令。

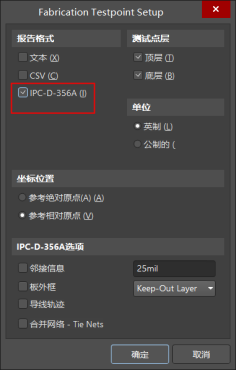

在彈出的Assembly Testpoint Setup 對話框中進行相應的輸出設置，點擊確定，即可輸出。
輸出效果預覽。
（4） 輸出Generates pick?and place file（坐標文件）

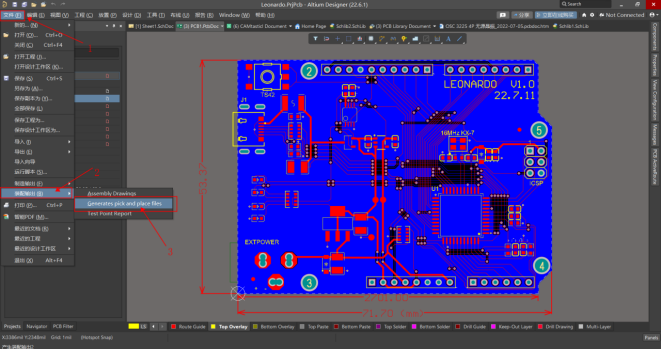

回到PCB文件界面中，菜單欄“文件”→“裝配輸出”→Generates pick and?place file命令。進行元件坐標輸出。

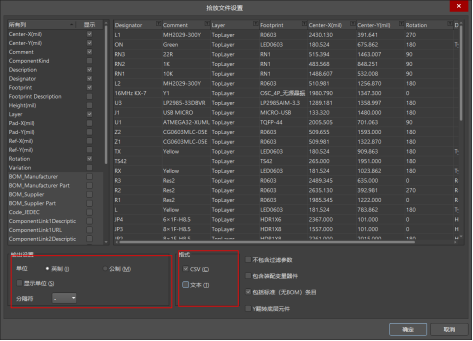

在彈出的拾放文件設置的對話框中，進行相應設置，輸出設置單位“英制”，格式“CSV”。

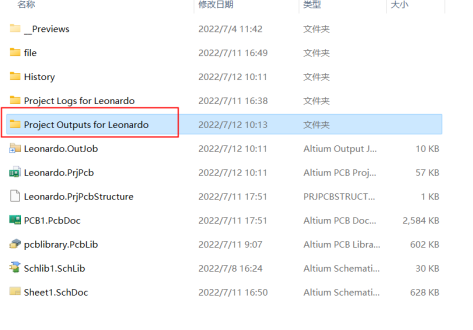

Gerber文件輸出完成。輸出過程產生3個.cam文件可直接關閉，不用保存。在工程目錄下的Project Outputs for… 文件夾中的文件即為Gerber文件，將它重命名后，打包發給PCB生產廠商制作即可。
