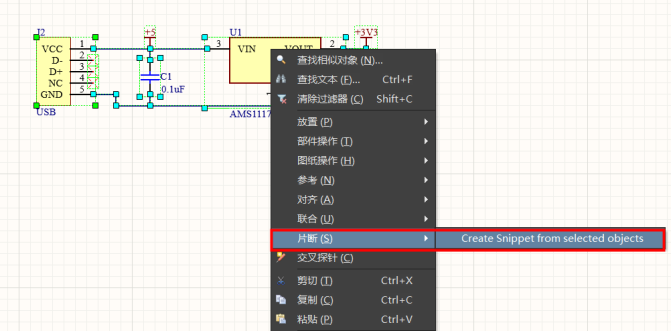

首頁 > 資源中心 > FAQ 全選需復用電路，右鍵【片斷】【Creat Snippet?from selected objects】

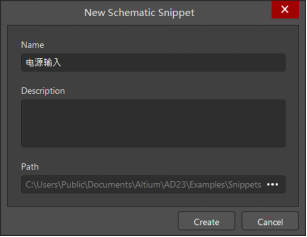

將該電路進行命名，可添加一些描述。點擊【Create】

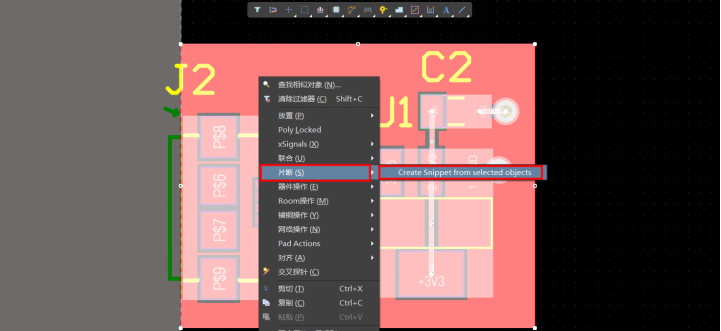

同樣的將該模塊布局布線后的PCB模塊存入復用庫中，全選，右鍵【片斷】→【Creat Snippet?from selected objects】

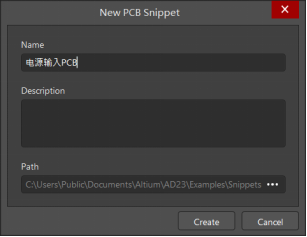

將該電路進行命名（注：不能出現重名），可添加一些描述。點擊【Create】

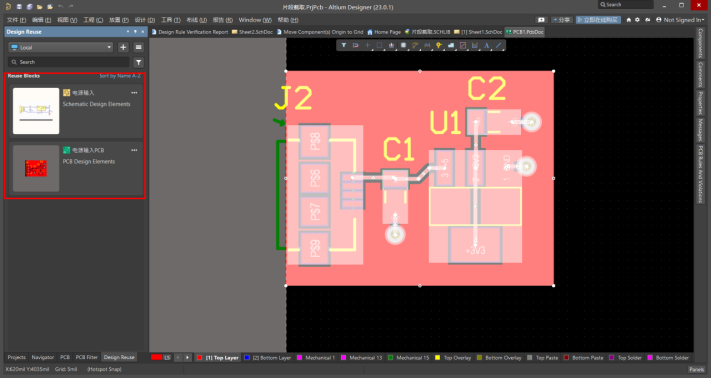

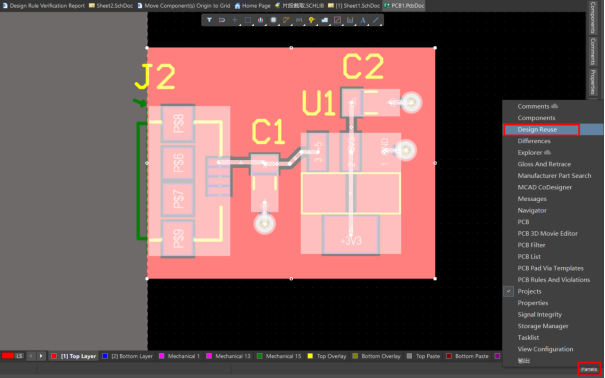

創建后，點擊界面右下角【Panels】【Design Reuse】打開復用模塊庫。
可以看到剛剛添加上的復用電路。

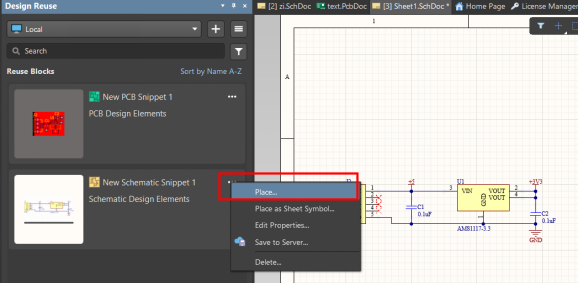

新建工程后，新建原理圖圖紙，打開復用庫將保存的電路模塊進行放置【Place】。

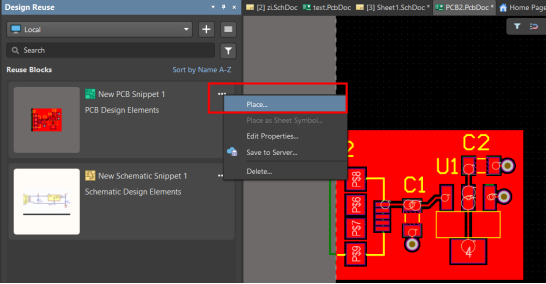

新建PCB圖紙后，打開復用庫將保存的電路模塊進行放置【Place】。可以看到放置的電路模塊是沒有網絡連接的，需要進行網表同步操作。
將兩個新建圖紙進行保存操作。
回到原理圖中，點擊【設計】【Update PCB Document】同步網表信息。

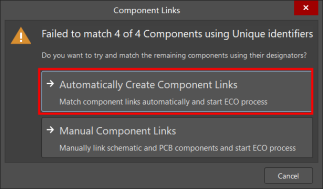

在彈出的對話框中選擇【自動創建組件鏈接】
彈出提示信息，點擊【OK】即可

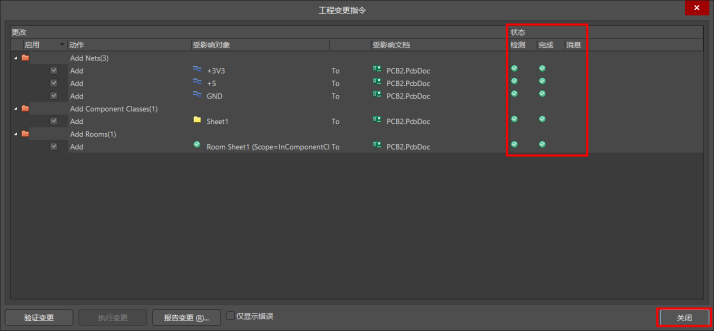

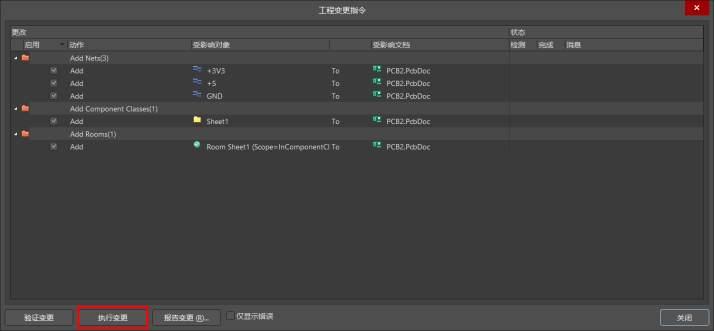

彈出工程變更指令對話框，點擊【執行變更】
看到狀態欄信息通過，點擊【關閉】

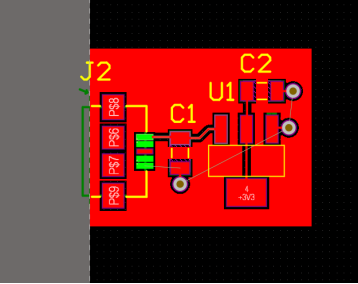

回到PCB中會出現報錯現象。

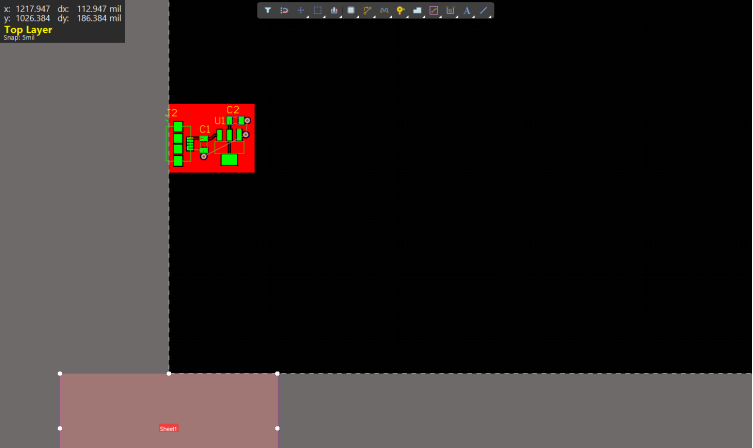

縮放視圖，可以看到ROOM的存在，需要手動刪除一下。
刪除ROOM后大面積報錯消失，封裝內部報錯需要在規則中設置。

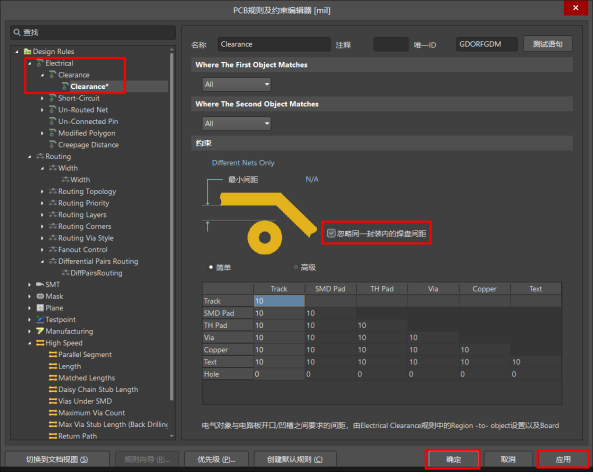

打開規則約束管理器，進入間距規則，勾選【忽略同一封裝內的焊盤間距】，點擊【應用】【確定】。

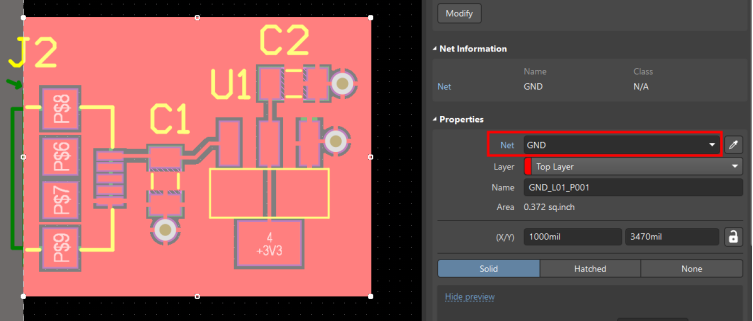

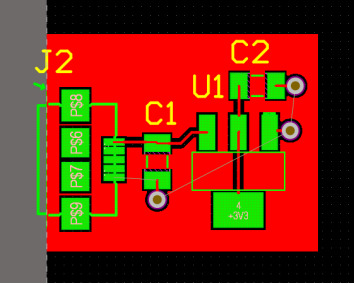

報錯情況解決了，給銅皮添加GND網絡。
一個模塊電路復用操作完成。
