當多通道使用中文命名時，默認設置的器件名稱會出現亂碼，這是如何給器件一個規范的命名就極為重要了。

下面介紹兩種方法使器件命名更加規范。

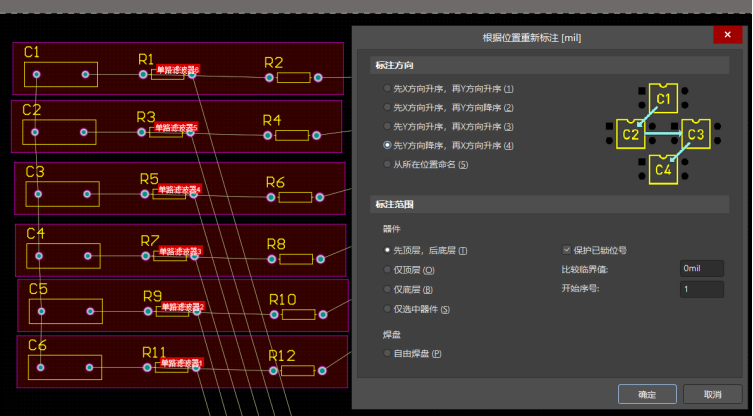

1.第一種方法，遇到器件命名雜亂，首先想到的是要將器件位號重新標注一遍。

【工具】【重新標注】

2.第二種方法，在PCB器件同步之前將該問題解決。

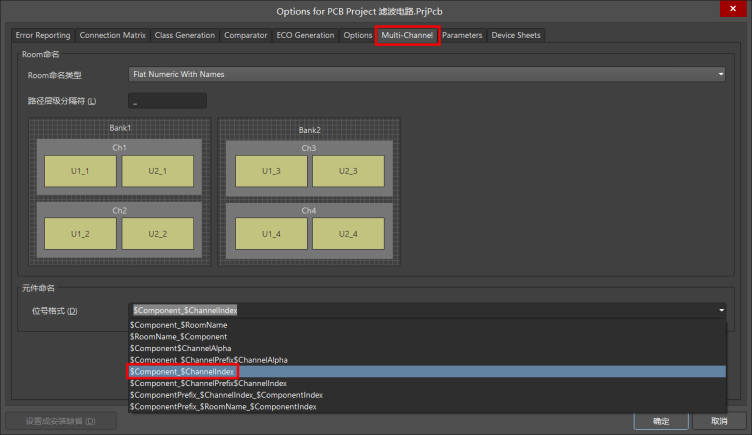

【工程】【Project Option】彈出該對話框；

【Multi-Channel】 菜單下： 元件命名的 【位號格式】 下拉菜單選擇【$Component_$Channellndex】

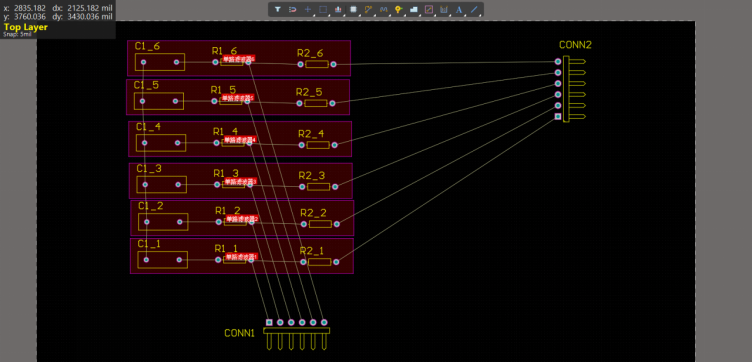

效果如下圖所示：該方法的好處在于不僅器件位號得以區分，同時加入了通道的標識，更加符合多通道操作的器件標注。與原理圖對照使用時更加容易找到所需器件。

總結：

對于使用多通道設計的工程，推薦使用第二種修改器件位號的方法。
