1. 概述

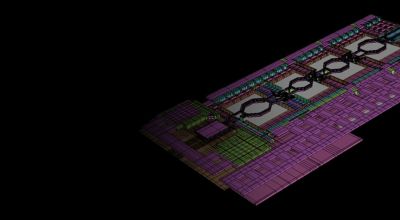

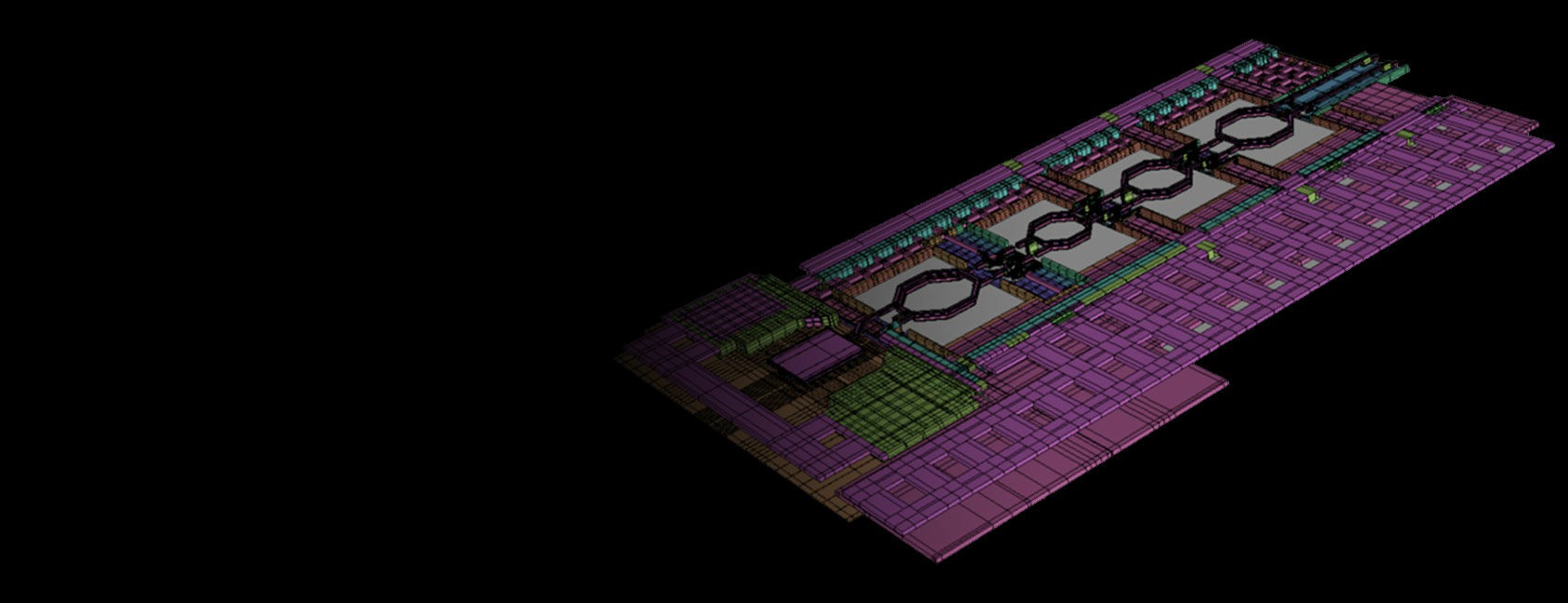

Ansys RaptorH 電磁 (EM) 建模軟件針對分析半導體電路進行了優化，通過將 Ansys HFSS 引擎與硅優化的 Ansys RaptorH 引擎相結合，可實現盡可能高的精度。 RaptorH 高效的容量和建模速度可計算復雜電路的 RLC寄生效應，例如電源網絡、螺旋電感器、MiM/MoM 電容器和時鐘樹。 RaptorH 不需要邊界條件或特殊端口，GUI 支持簡單的圖形網絡選擇。 RaptorH 適用于電路模擬器物理實現平臺。
2. 功能特點
? 突破容量限制
隨著電路復雜性的增加，您的設計可能包括數百個端口或網絡。RaptorH龐大的容量，可以為高度復雜的電路（例如，電網，完整定制模塊，螺旋電感器和時鐘樹）計算RLC寄生效應。RaptorH可以準確地提取任意的布線和布局，包括平面（實心或穿孔），圓形和MiM / MoM電容器。
? 將 HFSS 引擎與硅優化的 RaptorH 引擎相結合
Ansys RaptorH 可讓您在 HFSS 引擎和 Raptor 引擎之間進行透明的選擇。 這種引擎組合提供高容量、硅精確結果和快速建模時間。
? 高效的建模和仿真速度
與其他解決方案相比，使用RaptorH可以在數分鐘內完成RLC建模和仿真，而其他解決方案則需要數小時。此外，它的速度隨芯數線性增長。
? 經驗證的精度
Ansys每年根據芯片中實現的數百種設備的實驗室測量數據，對建模引擎的準確性進行基準測試?，F(xiàn)在，被測設備的數量超過了3,000，涵蓋了所有生產技術節點。型號針對高達110 GHz的測量進行了基準測試。來自服務多個市場應用程序的多個客戶的大量基于Ansys模型的設計正在生產中。您可以選擇將流行的通用Ansys HFSS引擎或針對硅結構進行硅優化的Raptor引擎進行部署。RaptorH使選擇透明并且同樣易于使用。
? 讀取加密的Silicon Foundry技術格式
RaptorH已針對分析半導體電路進行了優化，并得到主要硅代工廠的大力支持。它可以讀取由代工廠加密的技術描述文件，并可以使用這些文件來通過HFSS或Raptor引擎進行分析。
? 人性化
RaptorH電磁建模軟件解決方案：
· 允許基于點擊的網選擇過程
· 讓您透明地在HFSS引擎和Raptor引擎之間進行選擇
· 可輕松處理一種類型的端口或使用現有的布局引腳和標簽
· 允許通過簡單易用的界面添加和排除網絡，從而啟用“假設分析”以評估模塊之間的串?dāng)_
· 支持批量運行以執行常規作業
· 與其他EM解算器不同，不需要定義邊界條件和特殊類型的端口
· 與流行的設計和物理實施平臺集成
· 由于易于使用，有助于調試硅測量和電路仿真之間的差異
? 輸出模型支持電路分析
使用RaptorH，您可以生成以下形式的被動因果模型：

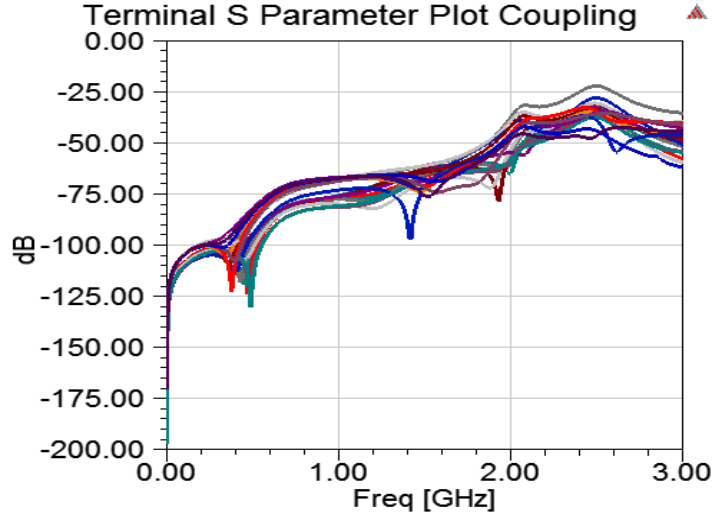

· 適用于交流，諧波平衡和SP分析的S參數模型
· 高度緊湊的RLC網表模型，適合瞬態，射擊和噪聲分析
